Engranaje estriado: todo lo que necesitas saber

El 80% de las personas tiene una idea vaga sobre los engranajes estriados. Al menos el 50% de ellas los confunde con ejes estriados. De hecho, no son la misma pieza.

¿Qué es un engranaje estriado?

En sentido amplio, un engranaje estriado (o engranaje con estrías) se refiere a cualquier engranaje integrado con estructuras estriadas. La mayoría de los productos tienen estrías internas mecanizadas en los agujeros interiores. Un pequeño número de piezas especiales a medida adoptan estrías externas en los círculos exteriores. Este término es solo un nombre industrial general en el sector. No es una categoría de engranaje independiente bajo las normas internacionales.

En sentido estricto (para distinguirlo de los ejes estriados equipados con estrías externas), un engranaje estriado se refiere a un componente similar a un engranaje con dientes de engrane mecanizados en la circunferencia exterior del cubo y ranuras estriadas mecanizadas en el agujero central; su función es transmitir par.

Dos tipos de estrías que se acoplan con engranajes estriados

Estría externa

Una estría externa consiste en perfiles dentados salientes continuos mecanizados en superficies cilíndricas exteriores de piezas de eje o blanks de engranaje especiales. Actúa como el componente de acoplamiento macho en un par estriado. Está diseñada para encajar en ranuras estriadas internas para formar una estructura de transmisión síncrona completa. Además, admite montaje fijo y montaje deslizante axial. Actúa como la estructura central de los mecanismos de cambio de las cajas de engranajes.

Métodos de procesamiento comunes:

Fresado con fresa madre de estrías externas: Utilizar fresas madre especiales para estrías para cortar continuamente los círculos exteriores de la pieza. Cortar todos los perfiles de dientes de estrías externas en una sola pasada. Este proceso de producción en masa convencional ofrece una consistencia de mecanizado estable.
Fresado CNC: Adoptar programas de control numérico para controlar cortadores de forma para el fresado por indexación. Se adapta a la producción de lotes pequeños y a estrías externas no estándar de especificaciones especiales.

Estría interna

Una estría interna se refiere a un anillo de ranuras estriadas distribuidas uniformemente mecanizadas en los agujeros interiores de los cubos de un engranaje u otras piezas mecánicas. Sirve como el componente de acoplamiento hembra en un par estriado. Puede transmitir par en modo fijo o deslizante. Esta estructura forma una unidad integrada con los engranajes. Presenta alta rigidez general, funcionamiento estable y alta precisión de concentricidad. Se utiliza ampliamente en engranajes de cubo de reductores y componentes similares.

Métodos de procesamiento comunes:

Cepillado/modelado de estrías internas: Los cortadores de modelado realizan un movimiento de modelado alternativo. Eliminan la capa de material del agujero interior capa por capa para mecanizar las ranuras estriadas paso a paso. Este proceso flexible puede producir estrías internas con módulos grandes y perfiles irregulares no estándar, cumpliendo con los requisitos de fabricación personalizados.
Brochado de estrías internas: Utilizar una brocha integrada para una carrera de avance recta. Acabar un conjunto completo de estrías internas en una sola pasada. Posee alta eficiencia de producción en masa. Se posiciona como la primera opción para la producción en masa de estrías internas estándar con tolerancias estables y alta relación costo-rendimiento.

¿Cómo funcionan los engranajes estriados?

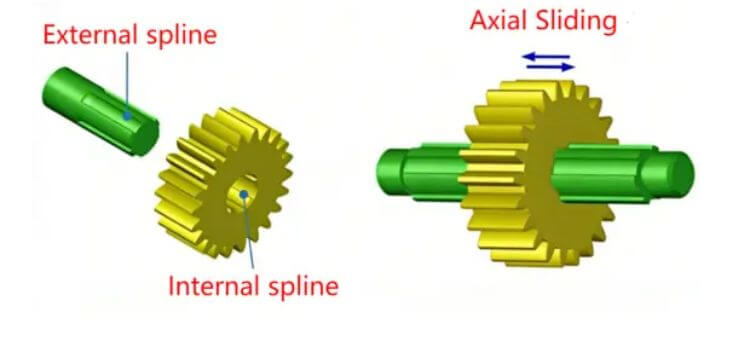

Los engranajes estriados funcionan bajo dos modos: transmisión fija y transmisión deslizante. En cualquiera de los dos modos, un engranaje estriado debe montarse con un eje de transmisión equipado con estrías externas (eje estriado). Forman un par estriado completo para realizar la transmisión de potencia.

Proceso de trabajo completo:

Montaje: Encajar los ejes estriados externos en los agujeros de cubo estriados internos en los centros de los engranajes estriados. Seleccionar dos modos de acoplamiento según la condición de trabajo para un engrane preciso de las estrías internas y externas.
Montaje fijo: Holgura de ajuste muy pequeña entre las estrías internas y externas. El engranaje estriado se fija firmemente en el eje estriado. Las dos piezas giran completamente de forma síncrona sin deslizamiento relativo.
Montaje deslizante: Reservar una holgura de ajuste razonable entre las estrías internas y externas. El engranaje estriado gira de forma síncrona con el eje. Mientras tanto, se desliza libremente a lo largo del eje del árbol estriado.
Rotación del eje estriado: La fuente de potencia impulsa el eje estriado, haciendo que las estrías externas en la superficie exterior del eje giren de forma síncrona.
Transmisión de par: Los dientes salientes del eje estriado empujan contra las ranuras estriadas internas dentro de los agujeros del engranaje estriado durante la rotación. Varios conjuntos de dientes estriados comparten la carga de manera uniforme. Luego transfieren el par rotatorio del eje estriado a los engranajes estriados de forma suave.
Centrado preciso: Los dientes estriados distribuidos uniformemente se engranan y se restringen mutuamente, asegurando una alta coaxialidad entre el engranaje estriado y el eje; esto minimiza la vibración y el descentramiento durante el funcionamiento a alta velocidad, lo que resulta en una transmisión de potencia más suave y silenciosa.

Ventajas y desventajas de usar engranajes estriados

Ventajas

Mayor capacidad de par con reparto uniforme de la carga

Múltiples filas de dientes estriados alrededor del agujero interior del engranaje se engranan y soportan cargas al mismo tiempo. A diferencia de las chavetas planas que soportan la fuerza en un solo punto, los dientes estriados reparten el par de manera uniforme y evitan que se forme concentración de tensiones.

Coaxialidad superior, funcionamiento suave y silencioso

Las estrías internas y externas encajan en toda la circunferencia. Su precisión de centrado supera con creces las conexiones de chaveta única. La unidad funciona con mínima vibración y ruido a altas RPM y mantiene una precisión de transmisión estable durante largas horas de servicio.

Dos formas de transmisión utilizables: fija y deslizante

Ajustar la holgura de ajuste entre las estrías internas y externas para obtener dos modos de trabajo. Uno es una transmisión fija y rígida con cero deslizamiento relativo. El otro permite que el engranaje se deslice a lo largo del eje del árbol mientras gira de forma síncrona. Los engranajes estándar con chaveta plana no pueden ofrecer esta función de deslizamiento.

Construcción robusta para una vida útil prolongada

Las estrías internas se mecanizan como una sola pieza con el cubo del engranaje. La pieza acabada tiene alta resistencia general y fuerte resistencia a la deformación. Soporta mucho mejor cargas pesadas continuas durante largos períodos.

Amplia compatibilidad en aplicaciones industriales

Los engranajes estriados admiten tres métodos de centrado comunes: centrado por diámetro mayor, centrado por diámetro menor y centrado por flanco de diente. Cumplen con diversos requisitos de precisión y carga para diferentes máquinas y se adaptan a la mayoría de las condiciones de trabajo industriales.

Desventajas

Pasos de mecanizado complejos que conllevan mayores costos de producción

El mecanizado de estrías internas requiere equipos dedicados como brochadoras y cepilladoras de engranajes, además de herramientas de corte personalizadas. Todo el proceso implica muchos pasos y plazos de entrega más largos. Incluso las producciones en masa conllevan un costo unitario más alto en comparación con los engranajes estándar con chaveta plana.

Tolerancias de montaje estrictas y reglas de mantenimiento exigentes

Los dientes estriados deben alinearse perfectamente antes de engranar. El montaje forzado raya las superficies de los dientes y deja toda la pieza inutilizable. Los engranajes estriados solo coinciden con ejes estriados designados, lo que limita la intercambiabilidad. Los costos de reemplazo después del desgaste también son más altos que en los conjuntos estándar con chaveta plana.

Requisitos estrictos de lubricación

Las estrías deslizantes generan una fricción constante de ida y vuelta entre las superficies de los dientes durante el funcionamiento. Los operadores deben rellenar grasa o aceite según un programa regular. Una lubricación deficiente causa rayado y agarrotamiento en los flancos de los dientes, lo que avería todo el sistema de transmisión.

Restricciones en el diseño compacto y ligero

El cubo del engranaje necesita suficiente espesor de pared para mecanizar ranuras estriadas internas completas. Los diseños ultrafinos y ligeros no son viables aquí, por lo que estos engranajes no son adecuados para maquinaria de precisión diminuta con espacio de instalación severamente limitado.

Comparaciones comunes para engranajes estriados

Engranaje estriado vs eje estriado

Estructuras básicas diferentes

Engranaje estriado: Base de engranaje en forma de disco, compuesta por dientes de engrane de transmisión exteriores + estrías internas en el agujero interior.
Eje estriado: Base de eje largo, compuesta por estrías externas salientes en el círculo exterior + secciones de eje lisas.

Funciones centrales diferentes

Engranaje estriado: Pieza conducida. Recibe el par transmitido desde el eje estriado y emite potencia a través del engrane de los dientes exteriores. Además, reserva una holgura de ajuste razonable para realizar un deslizamiento axial mientras gira de forma síncrona.
Eje estriado: Pieza motriz. Conecta motores o motores de combustión y emite par hacia el exterior como portador de entrada de potencia.

Procesos de mecanizado diferentes

Engranaje estriado: Blank de engranaje forjado como materia prima. Las estrías del agujero interior adoptan brochado, modelado y rectificado interior. El espacio de mecanizado interior limitado conlleva una mayor dificultad de procesamiento.
Eje estriado: Barra de acero redonda como materia prima. Las estrías externas adoptan fresado con fresa madre, fresado, rectificado exterior y laminado en frío. El suficiente espacio de mecanizado exterior ofrece alta eficiencia de producción en masa.

Características de soporte de fuerzas diferentes

Engranaje estriado: Dos posiciones de soporte de fuerza. Las estrías del agujero interior soportan el par de entrada. Los dientes de engrane exteriores soportan las cargas de salida.
Eje estriado: Solo los dientes estriados externos soportan el par. Todo el eje soporta tensión combinada de flexión y torsión.

Formas de fallo diferentes

Engranaje estriado: Los fallos comunes incluyen desgaste de las ranuras estriadas internas, corrosión por picaduras en la superficie de los dientes, rotura de los dientes de engrane exteriores y deformación del cubo.
Eje estriado: Los fallos comunes incluyen desgaste de los dientes estriados externos, colapso de los dientes laminados en frío, deformación torsional del eje y fractura en la raíz de la estría.

Rigidez y dimensiones diferentes

Engranaje estriado: El espesor del cubo decide la profundidad de la estría interna. Las estructuras ultrafinas no están disponibles. La forma de disco aporta buena rigidez con bajo riesgo de deformación.
Eje estriado: Amplio rango de longitud. Los ejes largos tienen rigidez débil y vibran fácilmente a altas velocidades. Se puede fabricar un cuerpo de eje delgado y ligero.

Escenarios de aplicación diferentes

Engranaje estriado: Engranajes de cambio de cajas de engranajes, engranajes de cubo de reductores, cubos de engranajes interiores de portadores planetarios.
Eje estriado: Ejes de entrada y salida de cajas de engranajes, ejes de transmisión de maquinaria de construcción, ejes de transmisión de avance de maquinaria agrícola.

Engranaje estriado vs engranaje con chavetero

Diferentes estructuras de conexión interna

Engranaje estriado: Anillo completo de estrías internas mecanizadas en el agujero interior del cubo. Transmite potencia mediante engrane multi-diente.
Engranaje con chavetero: Solo una o dos ranuras de chaveta en el agujero interior. Soporta la fuerza a través de una chaveta plana.

Diferentes capacidades de carga de par

Engranaje estriado: Varios dientes estriados comparten cargas simultáneamente. Soporta gran par y resiste cargas pesadas e impactos.
Engranaje con chavetero: Una sola chaveta plana asume todo el par. La concentración de tensiones ocurre fácilmente. Solo se adapta a cargas medias y ligeras. Las chavetas se rompen fácilmente bajo impacto.

Diferente precisión de centrado

Engranaje estriado: El engrane preciso en toda la circunferencia aporta alta coaxialidad. Baja vibración y ruido a altas velocidades.
Engranaje con chavetero: El centrado depende de la holgura entre el eje y el agujero. Mala alineación con descentramiento evidente a altas velocidades.

Diferentes modos de transmisión

Engranaje estriado: Ajustar la holgura de ajuste entre las estrías internas y externas para realizar transmisión fija y transmisión deslizante.
Engranaje con chavetero: Las chavetas planas se incrustan firmemente dentro de las ranuras de chaveta sin espacio de deslizamiento. Solo admite transmisión fija.

Diferente dificultad de mecanizado

Engranaje estriado: Se requieren equipos y cortadores especiales para brochado o modelado. Más procedimientos de trabajo y mayores costos de fabricación.
Engranaje con chavetero: Son suficientes equipos ordinarios de ranurado y fresado de chaveteros. Procedimientos maduros y simples, velocidad de producción rápida y bajo costo.

Diferentes costos de mantenimiento

Engranaje estriado: Se acopla con ejes estriados. Una vez que los dientes estriados se desgastan, los operadores reemplazan todo el engranaje o incluso los ejes estriados de soporte con altos costos de mantenimiento.
Engranaje con chavetero: Las chavetas planas son una pieza estándar general. Los operadores solo reemplazan las chavetas planas desgastadas en lugar de engranajes completos para obtener bajos costos de mantenimiento.

Escenarios de aplicación diferentes

Engranaje estriado: Cajas de engranajes de automóviles, reductores de maquinaria de construcción, mecanismos de cambio de velocidad de maquinaria agrícola, reductores servo de servicio pesado.
Engranaje con chavetero: Transportadores pequeños, máquinas herramienta ligeras, equipos de reducción pequeños ordinarios, dispositivos de transmisión simples sin función de cambio de velocidad.

Estría vs engranaje

Funciones centrales diferentes

Estría: Solo transfiere par de forma síncrona entre ejes y cubos. No cambia la velocidad de rotación, la magnitud del par ni la dirección de transmisión de potencia.
Engranaje: Transmite potencia mediante el engrane de dientes. Cambia la velocidad de rotación, ajusta el par y conmuta la dirección de transmisión de potencia.

Reglas de acoplamiento diferentes

Estría: Solo las estrías internas coinciden con las estrías externas. Las dos piezas tienen el mismo módulo y número de dientes. Giran a la misma velocidad.
Engranaje: Se acopla y engrana con otros engranajes. Los engranajes de acoplamiento tienen diferentes números de dientes y diferentes velocidades de rotación. Los engranajes motrices impulsan los engranajes conducidos para realizar la conversión de velocidad y par.

Posicionamiento de diseño diferente

Estría: Estructura de conexión eje-cubo. Resuelve el montaje coaxial y la rotación síncrona de las piezas.
Engranaje: Componente de transmisión de cambio de velocidad. Asume la conversión de potencia y la regulación de velocidad.
