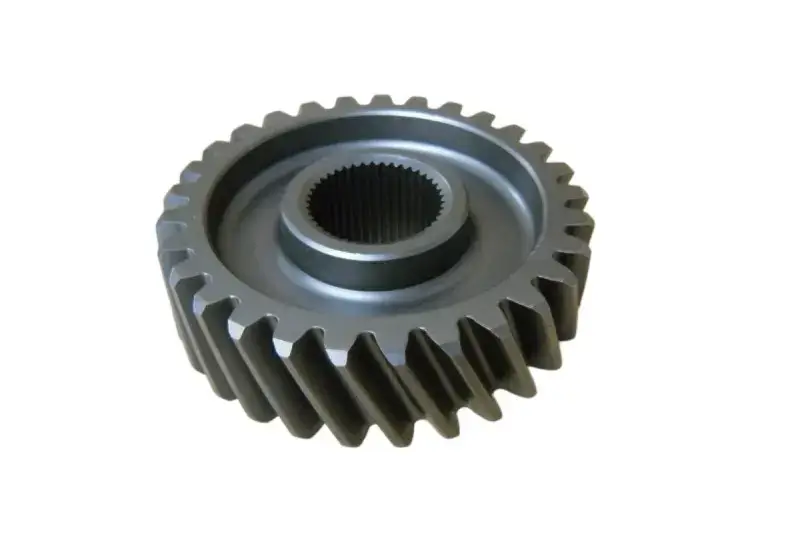

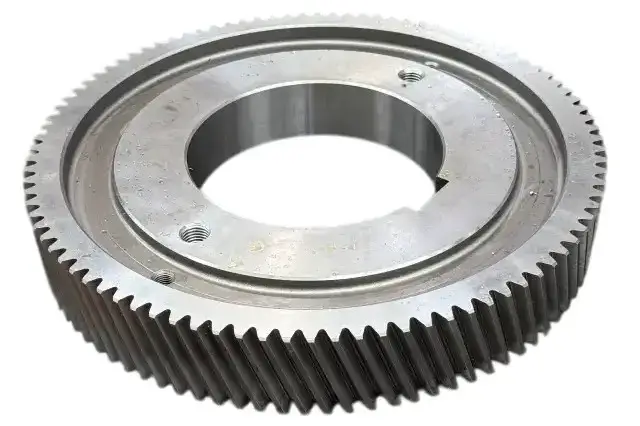

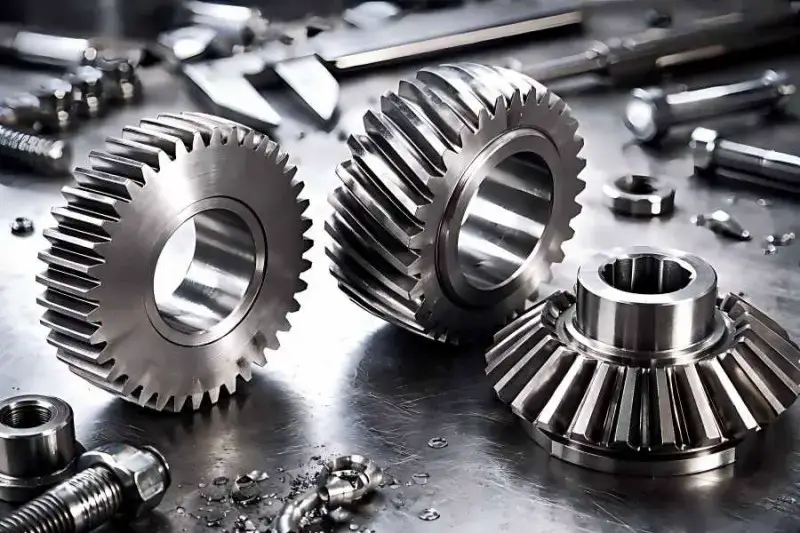

Engranaje helicoidal

1. Introducción general del engranaje helicoidal

El engranaje helicoidal es un componente de transmisión de potencia rotativa de alta eficiencia con dientes curvos inclinados, diseñado para transmisión de ejes paralelos. A diferencia de los engranajes rectos, sus dientes engranan gradualmente en lugar de contactar completamente a la vez, lo que permite un funcionamiento más suave, menor ruido, mayor capacidad de carga y mejor estabilidad de transmisión.

Los engranajes helicoidales se pueden dividir en tipos de mano izquierda y mano derecha, y los engranajes helicoidales emparejados deben adoptar direcciones de rotación opuestas para lograr una transmisión de engrane normal. La característica principal es que puede soportar un par mayor y carga cíclica continua, lo que lo convierte en el tipo de engranaje más utilizado en escenarios de transmisión industrial de alta velocidad y estable.

Indicadores de rendimiento principales: eficiencia de transmisión 94%-99%; tasa de engrane estable, baja vibración; adecuado para operación continua a largo plazo. Las causas comunes de fallo en productos comprados incluyen diseño de empuje axial no calificado, mala precisión de la superficie del diente, coincidencia de material inadecuada y reserva de holgura irrazonable, que provocan ruido, desgaste, calentamiento y atenuación de la vida útil.

2. Clasificación principal y escenarios de aplicación

3. Modelo, dimensión y rango de parámetros disponibles en fábrica

Los parámetros a continuación cubren la capacidad de producción completa de los principales fabricantes profesionales de engranajes helicoidales, con soporte para engranajes terminados en stock estándar y producción totalmente personalizada según planos, archivos 3D o muestras físicas. El MOQ admite 1 pieza para producción de prueba de prototipo y personalización de lotes pequeños.

3.1 Parámetros geométricos principales

• Módulo (M)：Rango disponible M0.5-M30
  • Tamaño de precisión pequeño：M0.5-M2；aplicable para instrumentos de precisión, robots, equipos de micro automatización
  • Tamaño industrial general：M2-M12；aplicable para la mayoría de reductores, equipos de automatización, transmisión mecánica
  • Tamaño industrial de servicio pesado：M12-M30；aplicable para minería, metalurgia, maquinaria de construcción, equipos de transmisión grandes
• Número de dientes (Z)：Mínimo Z≥12 (evitar socavado), máximo dientes personalizados hasta Z200+；relación de transmisión común 1:1 ~ 1:8, soporte de relación personalizada no estándar
• Ángulo de presión：Estándar 20°, opcional 14.5°, 25° para escenarios de precisión especiales
• Ángulo de hélice：Común 15°-30° (estándar 20°); soporte de ángulo de hélice personalizado 10°-45° izquierda/derecha
• Diámetro primitivo：10mm ~ 1200mm; engranaje personalizado súper grande hasta 1800mm
• Agujero y tamaño de montaje：Agujero terminado, agujero con chavetero, agujero estriado, agujero de interferencia; diámetro máximo de agujero 350mm, soporte de chavetero personalizado, posición plana, estructura de brida
• Grado de precisión
  • ISO 1328：Grado 5-11
  • AGMA：Q6-Q13
  • DIN：5-10
  • Estándar comercial：ISO 8-10; engranaje de rectificado de precisión：ISO 5-7 para equipos de alta precisión y bajo ruido

3.2 Opciones de acabado de la superficie del diente

• Fresado de engranajes：Rentable, adecuado para equipos generales de baja y media velocidad, precisión ISO 8-10, estable para operación de carga convencional
• Lapeado de dientes：Optimiza la holgura de engrane, reduce el impacto de engrane, reduce efectivamente el ruido de funcionamiento, adecuado para conjuntos de engranajes de velocidad media-alta
• Rectificado de precisión de dientes：Acabado de alta precisión, pequeño error de forma del diente, baja vibración y desgaste, precisión ISO 5-7, adecuado para condiciones de trabajo de larga vida, alta velocidad y servicio pesado
• Acabado por fresado con fresa madre：Alta eficiencia de procesamiento, superficie del diente uniforme, adecuado para producción en masa de engranajes industriales estándar

3.3 Producción estándar vs personalizada

• Productos en stock estándar：Módulo fijo, ángulo de hélice estándar, relación de transmisión convencional, especificaciones completas, entrega rápida, adecuado para reemplazo de equipos convencionales y ensamblaje en masa
• Productos personalizados：Producidos según planos 2D del cliente / archivos 3D STEP / ingeniería inversa de muestra física; soporte de ángulo de hélice especial, posición de agujero especial, eje de engranaje integrado, brida especial y personalización de tamaño no estándar

4. Material opcional, tratamiento térmico y tratamiento superficial

Los fabricantes pueden seleccionar esquemas de materiales, tratamiento térmico y tratamiento superficial adecuados según las condiciones de trabajo reales de los compradores (par, velocidad, ciclo de funcionamiento, entorno) y el presupuesto de costos, para garantizar la vida útil del engranaje y la estabilidad operativa.

4.1 Tabla de selección de material

4.2 Opciones de tratamiento térmico (suministrado por fábrica)

• Cementación y temple-revenido：Profundidad de cementación 0.4-3.5mm, dureza superficial del diente HRC58-62, dureza del núcleo HRC30-45. Asegura la resistencia al desgaste de la superficie del diente y la resistencia al impacto del núcleo del engranaje, que es el proceso preferido para engranajes helicoidales de servicio pesado.
• Temple y revenido general：Adecuado para 42CrMo, 40Cr y otros aceros aleados, dureza general HRC28-52, resistencia y tenacidad equilibradas, rentable para operación continua de carga media.
• Temple superficial por inducción：Endurecimiento local de la superficie del diente, baja deformación, bajo costo, adecuado para engranajes de acero al carbono convencionales de carga media.
• Tratamiento de nitruración：Capa dura ultra delgada, deformación de procesamiento mínima, alto acabado superficial, adecuado para engranajes de precisión y bajo ruido y escenarios de acoplamiento resistentes a la corrosión.

4.3 Tratamiento superficial

Tratamiento de oxidación negra, fosfatado antióxido, galvanizado (zinc blanco / zinc color), niquelado, pasivado de acero inoxidable, recubrimiento de aceite antióxido de entrega; soporte de tratamiento de recubrimiento anti-desgaste y anti-corrosión personalizado para condiciones de trabajo especiales.

5. Puntos de dolor comunes del comprador y soluciones específicas (Capítulo principal)

Basado en los problemas reales de adquisición y operación en sitio de los compradores, este capítulo clasifica los síntomas de fallo comunes, las causas raíz y las soluciones claras de restricción de proveedores para evitar fallos de equipos y pérdidas por retrabajo.

Punto de dolor 1: Ruido y vibración evidentes en funcionamiento, el ruido aumenta después de cargar

Síntoma：El engranaje funciona suavemente sin carga, pero produce ruido y vibración evidentes después de soportar par, y el ruido se intensifica con el aumento de carga y velocidad.

Causas raíz：Coincidencia irrazonable del ángulo de hélice; holgura de engrane excesiva; baja precisión de la superficie del diente; error de montaje no compensado; acabado de la superficie del diente inconsistente de los engranajes emparejados.

Soluciones específicas para el comprador

1. Para equipos de alta velocidad y bajo ruido, prohibir el proceso de fresado simple, requerir que la fábrica adopte lapeado o acabado de rectificado de dientes para asegurar un engrane uniforme de la superficie del diente.
2. Especificar claramente el ángulo de hélice estándar y la dirección de rotación izquierda/derecha en el plano, y requerir que la fábrica proporcione un informe de prueba de engrane de dientes antes de la entrega.
3. Solicitar al proveedor que optimice la modificación de coronamiento del diente para compensar la desalineación de montaje y eliminar el ruido de impacto de engrane.
4. Reservar una holgura razonable según la velocidad de trabajo, evitar holgura excesiva que provoque ruido de impacto o holgura demasiado pequeña que provoque calentamiento y agarrotamiento.

Punto de dolor 2: Desgaste grave de rodamientos y fallo frecuente de rodamientos

Síntoma：El cuerpo del engranaje no está desgastado ni dañado, pero el rodamiento emparejado se desgasta, calienta y falla con frecuencia, lo que provoca paradas frecuentes del equipo.

Causas raíz：Los engranajes helicoidales producen empuje axial inherente durante la operación; los compradores ignoran el empuje axial en el diseño y seleccionan capacidad de rodamiento insuficiente; el ángulo de hélice excesivo conduce a una carga axial excesiva.

Soluciones específicas para el comprador

1. Informar al proveedor del modelo de rodamiento y la forma de instalación, requerir que la fábrica calcule el empuje axial real del engranaje y proporcione valores de parámetros de empuje para la verificación de capacidad de rodamiento.
2. Para equipos de operación continua a largo plazo, reducir apropiadamente el ángulo de hélice para controlar el empuje axial dentro del rango de tolerancia del rodamiento.

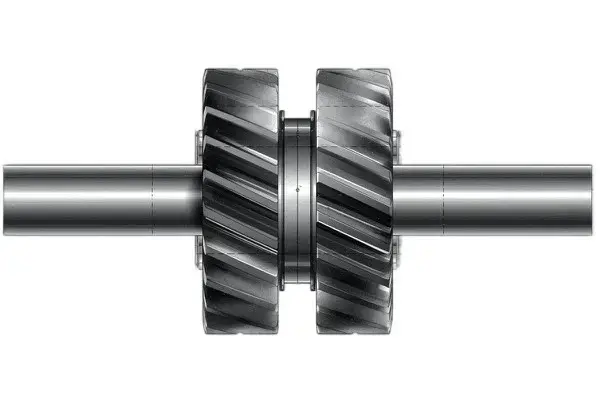

3. Para escenarios de carga ultra pesada, seleccionar engranajes helicoidales dobles para compensar completamente el empuje axial y resolver el desgaste del rodamiento de forma fundamental.

Punto de dolor 3: Picadura de la superficie del diente, desgaste y vida útil corta bajo carga nominal

Síntoma：El engranaje funciona dentro del rango de par nominal, pero aparecen picaduras en la superficie del diente, desgaste por rayado y descamación del material en poco tiempo, y la vida útil es muy inferior al estándar de la industria.

Causas raíz：Selección de material de baja calidad; profundidad de cementación y dureza superficial insuficientes; diseño irrazonable del ancho del diente; factor de seguridad de carga insuficiente; mal acabado de la superficie del diente.

Soluciones específicas para el comprador

1. Evitar el acero 45# para escenarios de carga media y pesada, especificar acero aleado cementante 20CrMnTi / SAE8620, y marcar claramente la dureza superficial HRC58-62 y la profundidad de cementación efectiva en la orden de compra.
2. Proporcionar parámetros de trabajo reales (tiempo de operación continua, par máximo, temperatura ambiente) al proveedor, y requerir verificación de simulación de capacidad de carga y factor de seguridad ≥1.2-1.5.
3. Requerir que la fábrica optimice el acabado de la superficie del diente y reserve margen de desgaste suficiente para evitar fallo prematuro por picadura.

Punto de dolor 4: Rotura del diente del engranaje y fallo por parada repentina del equipo

Síntoma：Fractura repentina del diente durante la operación del equipo, lo que resulta en parada forzada e interrupción de la producción.

Causas raíz：Tratamiento térmico no calificado (superficie dura y núcleo frágil); concentración excesiva de tensión en la raíz del diente; tenacidad insuficiente del núcleo; carga de impacto que excede el margen de diseño; defectos internos del material.

Soluciones específicas para el comprador

1. Especificar estándares de doble dureza (dureza superficial + dureza del núcleo) para evitar que una sola alta dureza superficial conduzca a fractura frágil.
2. Requerir que la fábrica optimice el radio de filete de la raíz del diente, elimine esquinas afiladas en la raíz del diente y reduzca la concentración de tensión.
3. Provisión obligatoria de certificado de ensayo de material (MTC) e informe de registro de tratamiento térmico para asegurar que no haya defectos de material y proceso.
4. Para escenarios de carga de impacto frecuente, aumentar apropiadamente el módulo y el ancho del diente para mejorar la resistencia al impacto del engranaje.

Punto de dolor 5: Desajuste dimensional, imposibilidad de ensamblar después de recibir la mercancía

Síntoma：El agujero del engranaje, el chavetero, el círculo exterior y otros tamaños no coinciden con el eje y las piezas de montaje, lo que resulta en imposibilidad de instalación y retrabajo.

Causas raíz：Tolerancia dimensional no marcada en los planos; desviación de procesamiento de la fábrica; inspección insuficiente del producto terminado; tamaño y profundidad del chavetero incorrectos.

Soluciones específicas para el comprador

1. Proporcionar planos completos con marcas de tolerancia completas y archivos 3D STEP al realizar pedidos para evitar estándares de procesamiento ambiguos.
2. Para personalización por ingeniería inversa de muestras, requerir que la fábrica proporcione datos de inspección dimensional para confirmación antes de la producción en masa.
3. Requerir inspección completa al 100% de las dimensiones clave de ensamblaje (agujero, chavetero, diámetro exterior) antes de la entrega, y proporcionar informes de inspección.

Punto de dolor 6: Fallo por óxido y corrosión en entornos húmedos y especiales

Síntoma：Los engranajes se oxidan y corroen en entornos húmedos, polvorientos, marinos y químicos, lo que resulta en una reducción de la precisión de engrane y un desgaste acelerado.

Causas raíz：Se selecciona material de acero al carbono ordinario para entorno corrosivo; el tratamiento único con aceite antióxido no puede adaptarse a condiciones de trabajo duras.

Soluciones específicas para el comprador

1. Para equipos marinos, alimentarios y químicos, seleccionar directamente material de acero inoxidable 316 en lugar de confiar en el tratamiento antióxido superficial.
2. Para engranajes de acero al carbono utilizados en entornos húmedos, requerir niquelado o tratamiento anti-corrosión de fosfatado de servicio pesado para reemplazar el aceite antióxido ordinario.

Punto de dolor 7: Alto costo de prototipo y ciclo de entrega largo para personalización de lotes pequeños

Síntoma：Solo se necesitan 1-5 engranajes prototipo para pruebas de I+D, pero los proveedores cobran altas tarifas de utillaje o tienen ciclos de entrega largos.

Causas raíz：El procesamiento tradicional de engranajes requiere personalización de utillaje, y los pedidos de lotes pequeños tienen un alto costo por pieza.

Soluciones específicas para el comprador

1. Seleccionar fabricantes que soporten MOQ=1 y prototipado rápido CNC de 5 ejes para eliminar costos de utillaje.
2. Priorizar engranajes en stock estándar para verificación preliminar de I+D, y llevar a cabo producción personalizada después de la confirmación de parámetros.
3. Confirmar el ciclo de entrega del prototipo (7-15 días hábiles) y el ciclo de producción en masa (20-40 días hábiles) en la cotización para evitar retrasos en la entrega.

6. Aceptación, inspección y documentos requeridos del fabricante

Los compradores deben enumerar claramente los siguientes documentos de inspección y estándares de aceptación en la cotización y orden de compra para estandarizar la entrega del proveedor y evitar productos no calificados.

6.1 Documentos de entrega obligatorios

1. Certificado de ensayo de material (MTC): Informe de prueba de composición química y propiedades mecánicas del acero de materia prima.
2. Informe de tratamiento térmico: Datos de prueba de dureza superficial y del núcleo, profundidad de cementación efectiva y registro de proceso.
3. Informe de inspección dimensional: Datos de inspección de tamaño clave, tolerancia de descentramiento, precisión de forma y dirección del diente.
4. Informe de inspección de engrane de dientes: Datos de prueba de patrón de contacto de engrane y holgura.
5. Certificado de calificación del fabricante: Copia de certificación del sistema de calidad ISO9001.
6. Informe de inspección de terceros opcional: Informe de inspección SGS / TÜV para proyectos de alta gama y exportación.

6.2 Estándares de aceptación principales

• Engranaje helicoidal industrial ordinario: descentramiento radial del diente ≤0.04mm
• Engranaje helicoidal de rectificado de precisión: descentramiento radial del diente ≤0.015mm
• Error de dureza: dentro de ±2 HRC del valor estándar especificado
• Holgura de engrane: consistente con los requisitos de diseño del plano, sin agarrotamiento ni espacio excesivo
• Sin grietas, picaduras, rebabas y defectos de procesamiento en la superficie del diente y la raíz del engranaje

7. Guía de especificaciones de pedido para el comprador

Para obtener una cotización precisa y productos calificados, los compradores deben proporcionar información completa de parámetros al fabricante durante la consulta, evitando retrabajo de procesamiento y desviación de parámetros.

1. Parámetros básicos del engranaje：Módulo, número de dientes, relación de transmisión, ángulo de presión, ángulo de hélice, dirección de rotación izquierda/derecha.
2. Tamaño estructural：Diámetro primitivo, ancho del diente, tamaño del agujero, parámetros de chavetero/estrías, tamaño de montaje, tamaño del contorno general.
3. Requisitos de proceso：Grado de material, modo de tratamiento térmico, dureza objetivo, tipo de tratamiento superficial, grado de precisión (ISO/AGMA/DIN).
4. Parámetros de condición de trabajo：Par nominal, par de impacto máximo, velocidad de trabajo, operación continua/intermitente, vida útil esperada, entorno de trabajo (húmedo, alta temperatura, corrosivo, polvoriento).
5. Materiales de soporte：Planos de ingeniería 2D, archivos 3D STEP o muestras físicas para procesamiento inverso.
6. Información del pedido：Cantidad de prototipo/lote pequeño/producción en masa, tiempo de entrega requerido, documentos de inspección requeridos.

8. Industrias de aplicación típicas

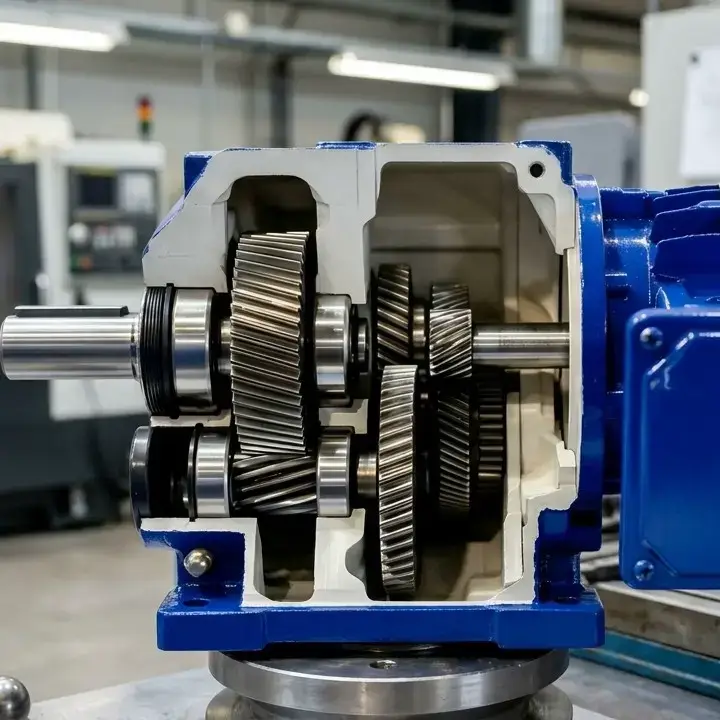

Reductores industriales, equipos de producción automatizados, maquinaria de transporte logístico, maquinaria de construcción, equipos de minería, equipos metalúrgicos, transmisión de energía eólica, maquinaria marina, equipos de procesamiento de alimentos, equipos químicos, instrumentos médicos de precisión, sistemas de transmisión de robots, equipos de nueva energía.

9. Lista de verificación de capacidad del proveedor (evaluación del comprador)

• ☑ Soporte de producción de engranajes helicoidales simples/dobles, suministro en stock estándar y producción personalizada según planos/muestras
• ☑ Equipado con equipos profesionales de fresado con fresa madre, rectificado, lapeado de engranajes e instrumentos de detección de precisión CMM
• ☑ Taller de tratamiento térmico interno independiente, sin subcontratación total para asegurar la estabilidad del proceso
• ☑ Sistema de inspección completo, puede proporcionar conjunto completo de MTC, tratamiento térmico e informes de inspección dimensional
• ☑ Soporte de producción de prueba de prototipo MOQ=1 y pedidos personalizados de lotes pequeños
• ☑ La cotización distingue claramente material, proceso, inspección y costos de entrega sin cargos ocultos
• ☑ Proporcionar soporte técnico profesional previo a la venta: verificación de carga, optimización de parámetros, esquema de coincidencia de condiciones de trabajo
• ☑ Términos claros de garantía de calidad posventa, soporte de retrabajo y reemplazo para productos no calificados
