Eje estriado

1. ¿Qué es un eje estriado?

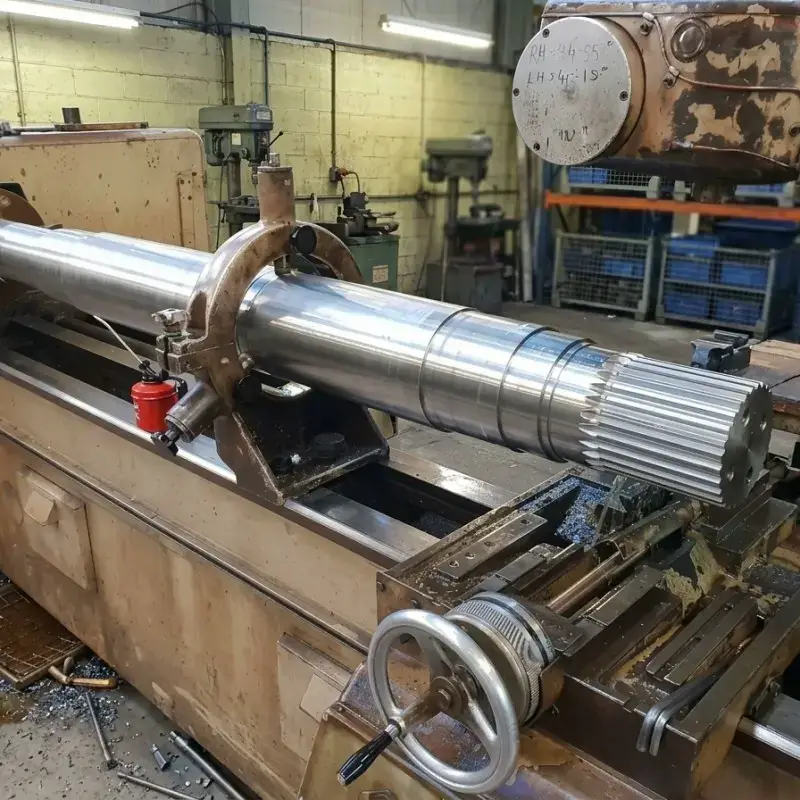

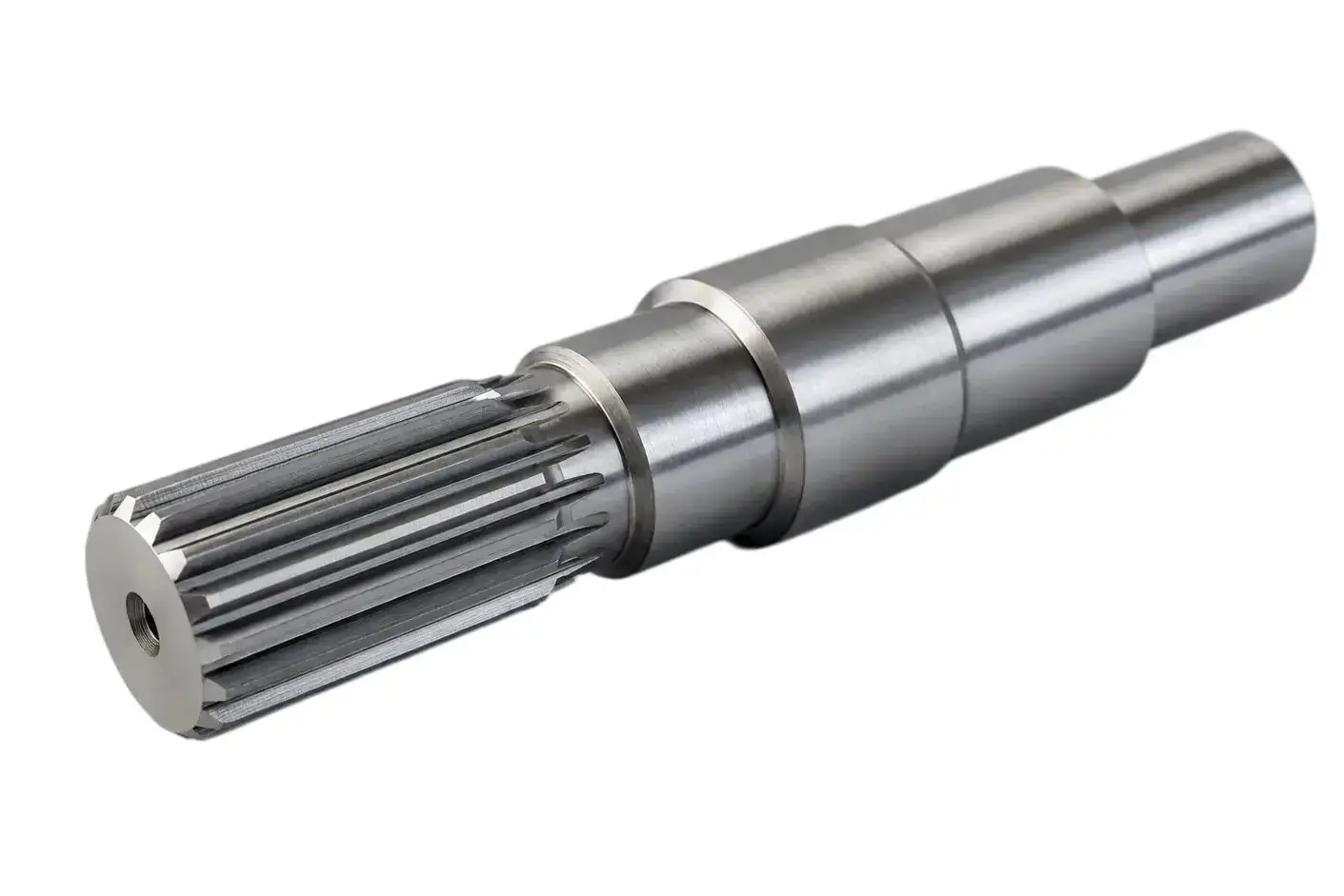

Un eje estriado es un componente de transmisión cilíndrico con dientes axiales equidistantes (estrías) mecanizados directamente en su superficie exterior. Se acopla con un cubo (o manguito) de estrías internas correspondiente para transmitir par entre piezas coaxiales, permitiendo al mismo tiempo un deslizamiento axial controlado cuando es necesario. A diferencia de un eje con chavetero, que utiliza una sola chaveta para transferir par a través de una pequeña área de contacto, una estría distribuye la carga entre todos los dientes alrededor de la circunferencia, lo que proporciona mayor capacidad de par, mejor concentricidad y mayor resistencia a la holgura torsional.

Los ejes estriados se encuentran dondequiera que se requiera una transferencia de par fiable, un posicionamiento angular preciso o un movimiento de deslizamiento axial: cajas de engranajes, máquinas herramienta, transmisiones automotrices, accionamientos de toma de fuerza (PTO), cabrestantes, grúas, laminadores, maquinaria agrícola y sistemas de accionamiento servo/husillo de bolas.

Indicadores de rendimiento clave que los compradores deben considerar:

• Capacidad de par — determinada por el módulo, número de dientes, material y tratamiento térmico.
• Concentricidad / descentramiento — afecta la vida del rodamiento y la vibración a velocidad.
• Clase de ajuste (deslizante vs. fijo) — determina si el cubo puede deslizarse axialmente a lo largo del eje.
• Holgura y rigidez torsional — crítico para accionamientos de inversión o indexación.
• Durabilidad superficial — resistencia a picaduras y desgaste bajo carga.

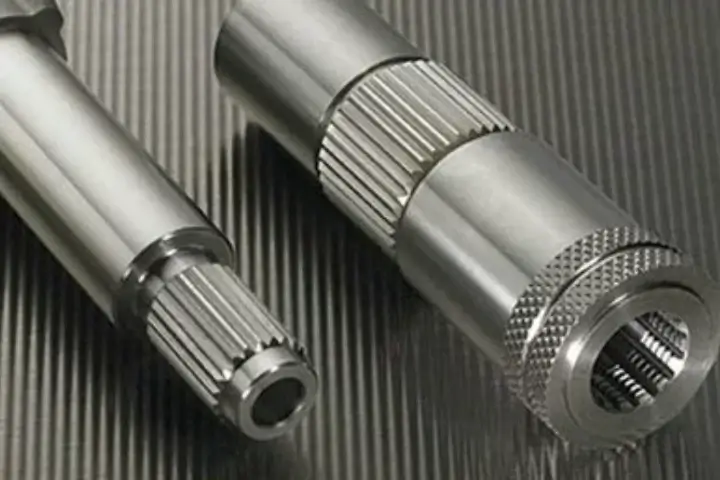

2. Tipos principales de ejes estriados

3. Modelos, tamaños y rango de parámetros disponibles del fabricante

El rango a continuación refleja la capacidad de producción típica de los fabricantes profesionales de ejes estriados. Se admiten tanto artículos de catálogo estándar como ejes totalmente personalizados según plano; el MOQ puede ser tan bajo como 1 pieza para pedidos de prototipo/I+D.

3.1 Parámetros geométricos principales

• Diámetro exterior / mayor (d): desde 6 mm (dentado en miniatura) hasta 400 mm (industrial pesado); ventana de producción más común 20–200 mm.
• Longitud total del eje: desde 20 mm hasta 3.000 mm (pieza única); ejes más largos se pueden soldar por brida o ensamblar según diseño.
• Módulo (estrías involutas): módulo métrico 0,5 – 10 mm; equivalente en paso en pulgadas 16/32/48/64 pitch según ANSI B92.1.
• Número de dientes (Z): típicamente 6 – 60 dientes; grueso 6–14 para par alto, fino 20–40 para precisión.
• Ángulo de presión: 30° (estándar métrico), 30° / 37,5° / 45° (dentado en pulgadas), 20° (involuta especial).
• Longitud estriada: típicamente 1,5 – 2,5 × diámetro mayor para ajuste fijo; más larga para estrías deslizantes (telescópicas).
• Clase de ajuste / tolerancia:
  • Ajuste fijo (H7/h6, o ajuste lateral): sin movimiento axial, p. ej., conexiones brida-cubo.
  • Ajuste deslizante (p. ej., H8/e8, H8/d9): el cubo se desliza axialmente bajo carga — sincronizadores, ejes telescópicos PTO.
  • Ajuste de precisión: IT5–IT6 para aplicaciones servo/estría de bolas.
• Grado de precisión: según DIN 3960/3961 grados de precisión de estría 5–12; comercial general = grado 7–9; rectificado de precisión = grado 5–6.
• Rectitud / descentramiento: descentramiento de muñón de rodamiento típicamente 0,01–0,03 mm; coaxialidad estría-a-muñón ≤ 0,02 mm para unidades de precisión.

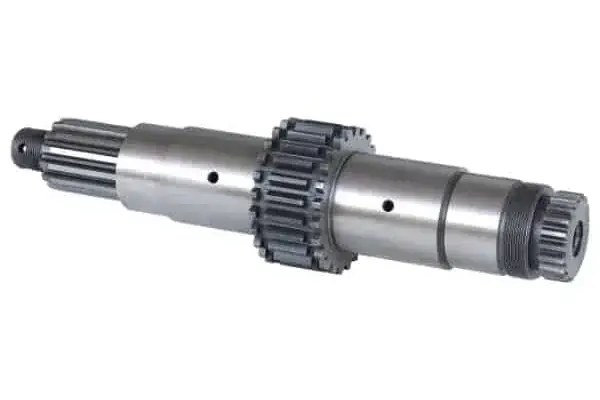

3.2 Serie estándar típica ofrecida por las fábricas

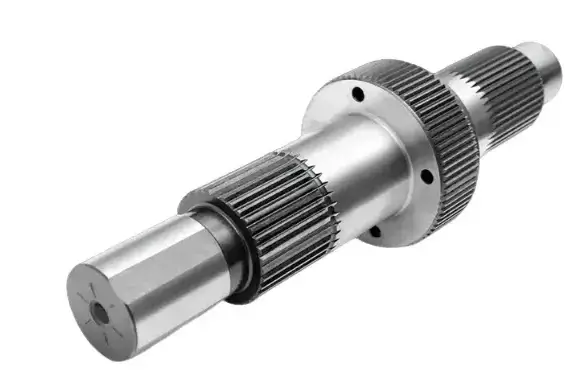

3.3 Opciones de mecanizado y acabado

• Corte / fresado con fresa madre / fresado: rentable, blanks forjados o pretorneados; grado de precisión 8–10.
• Brochado (estrías internas y externas): alta productividad, buen acabado superficial, mejor para producción en masa de estrías internas.
• Modelado (modelado de engranajes): flexible para lotes cortos, estrías internas, estrías adyacentes a hombros.
• Rectificado (rectificado de estrías / rectificado de roscas): grado de precisión 5–6, después del tratamiento térmico; usado para requisitos de alta velocidad, alta carga y baja holgura.
• Laminación / conformado en frío: bajo costo, dentados de paso fino, buena resistencia a la fatiga; adecuado para ejes automotrices de producción en masa.

4. Material, tratamiento térmico y tratamiento superficial

La selección del material determina directamente la capacidad de par, la vida útil al desgaste y el costo. Los fabricantes pueden suministrar los siguientes grados según el par, la velocidad, el entorno y el presupuesto del comprador.

4.1 Tabla de selección de material

4.2 Opciones de tratamiento térmico proporcionadas por las fábricas

1. Cementación y temple-revenido (endurecimiento superficial): profundidad de capa 0,5–3,0 mm; superficie HRC 58–62, núcleo HRC 30–45. Recomendado para ejes estriados de carga pesada y carga de impacto.
2. Endurecimiento superficial por inducción: endurecimiento local de dientes estriados y muñones; económico para ejes de acero al carbono/aleado; dureza HRC 45–55.
3. Temple y revenido completo: dureza general HRC 28–42; usado cuando el desgaste superficial no es el factor limitante.
4. Nitruración: capa dura delgada (0,2–0,6 mm), distorsión mínima; para estrías rectificadas de precisión.
5. Normalizado / recocido: alivio de tensiones antes del mecanizado de acabado; estándar para forjas grandes.

4.3 Tratamiento superficial

• Oxidación negra / fosfatado (antióxido, compatible con lubricación).
• Galvanizado, niquelado o cromado (protección contra la corrosión).
• Recubrimiento Dacromet / de escamas geométricas (alta resistencia a la corrosión para uso exterior / costero).
• Pasivado de acero inoxidable; aceite antióxido para embalaje de exportación estándar.

5. Puntos de dolor comunes del comprador y soluciones específicas (Capítulo principal)

Este capítulo enumera fallos reales que enfrentan los compradores, las causas raíz probables y los requisitos concretos que deben plantear al fabricante durante la RFQ y la orden de compra.

Punto de dolor 1: Los dientes estriados se desgastan rápidamente / picaduras y descascarillado bajo par nominal

• Síntoma: Después de unos meses de operación, las superficies de los dientes muestran picaduras, rayado o desgaste abrasivo; la holgura aumenta notablemente; el ruido aumenta.
• Causas raíz: Material incorrecto (p. ej., acero 45## en un accionamiento de carga pesada); profundidad de capa insuficiente; dureza superficial demasiado baja; desajuste de lubricación; margen de sobrecarga demasiado pequeño.
• Solución requerida por el comprador:
  • Para accionamientos de carga pesada o inversión, especificar acero cementante (20CrMnTi / 8620 / 18CrNiMo7-6), superficie HRC 58–62, y exigir explícitamente una profundidad mínima de capa efectiva (p. ej., 1,2 mm) en el plano y la orden de compra.
  • Informar a la fábrica del par máximo real, ciclos de inversión y tipo de lubricante; pedir al proveedor que confirme la capacidad de carga según DIN 3990 / ISO 6336 o equivalente.
  • Mantener un factor de seguridad de al menos 1,2–1,5 para operación de servicio continuo.

Punto de dolor 2: La estría no se desliza suavemente / se atasca y agarrota durante el movimiento axial

• Síntoma: El cubo de acoplamiento no puede deslizarse a lo largo de la estría, o se atasca en ciertas posiciones; el cambio se vuelve difícil; la estría deslizante se sobrecalienta.
• Causas raíz: Clase de ajuste incorrecta seleccionada (se eligió ajuste fijo en lugar de deslizante); distorsión por tratamiento térmico; mala rectitud de la sección estriada; ranura de lubricación insuficiente; rebabas en los bordes de los dientes.
• Solución requerida por el comprador:
  • Indicar claramente «ajuste deslizante» en el plano (p. ej., H8/e8 o la clase de ajuste específica según su estándar). Especificar la fuerza de deslizamiento requerida y el coeficiente de fricción admisible.
  • Requerir un chaflán ligero en el borde del diente y un bisel de entrada en el extremo de la estría.
  • Para estrías deslizantes largas, solicitar informe de inspección de rectitud en la sección estriada.
  • Solicitar recubrimiento de fosfato + aceite o fosfato de manganeso en estrías deslizantes para retener el lubricante.

Punto de dolor 3: Vibración y ruido anormal a alta velocidad; el rodamiento falla prematuramente

• Síntoma: Una vez que el eje alcanza la velocidad de operación, la vibración aumenta; los rodamientos correspondientes fallan prematuramente; el sello gotea.
• Causas raíz: Mala coaxialidad estría-a-muñón; desequilibrio después del mecanizado; material no aliviado de tensiones; distorsión incorrecta por tratamiento térmico.
• Solución requerida por el comprador:
  • Especificar la coaxialidad estría-a-muñón de rodamiento (p. ej., ≤ 0,02 mm) y el descentramiento total indicado (TIR) en el plano.
  • Para ejes que giran por encima de 1.500 rpm, requerir un grado de balanceo dinámico (p. ej., G6.3 o G2.5 según ISO 1940) y un informe de prueba de balanceo.
  • Requerir alivio de tensiones (normalizado o revenido) entre desbaste y rectificado de acabado.

Punto de dolor 4: La estría de repuesto individual no se acopla con el cubo / estría de acoplamiento existente

• Síntoma: El comprador pide un eje de repuesto; no se inserta en el cubo viejo, o el ajuste es demasiado flojo/apretado.
• Causas raíz: Las estrías se fabrican con tolerancias de ajuste lateral, ajuste por diámetro mayor o ajuste por diámetro menor. Una estría «estándar» de otro taller puede no ser intercambiable incluso con las mismas dimensiones nominales. Diferentes estándares (DIN vs. ANSI vs. JIS) también difieren.
• Solución requerida por el comprador:
  • Especificar siempre el estándar (DIN 5480, ANSI B92.1, GB/T 3478, etc.), la clase de ajuste y el método de centrado (diámetro mayor, diámetro menor o ajuste lateral) en el plano.
  • Si solo se reemplaza una mitad, enviar la pieza de acoplamiento existente (cubo o eje) a la fábrica para rectificado de ajuste / brochado de ajuste para garantizar el contacto.
  • Solicitar un certificado de inspección con calibre de estría (pasa/no pasa) para cada lote.

Punto de dolor 5: Fractura del diente / rotura súbita bajo carga de choque

• Síntoma: El diente estriado se corta durante el arranque, la inversión o la sobrecarga; parada no planificada.
• Causas raíz: Dureza del núcleo demasiado frágil (capa sobre-endurecida sin tenacidad adecuada); filete de raíz del diente demasiado agudo; defectos internos del material; par de choque excede el diseño; tratamiento térmico incorrecto.
• Solución requerida por el comprador:
  • Para ejes cementados, requerir TANTO la dureza superficial COMO la dureza del núcleo en el informe de inspección (p. ej., superficie HRC 58–62, núcleo HRC 30–42).
  • Especificar radio mínimo de filete de raíz y prohibir esquinas afiladas en las raíces de los dientes.
  • Solicitar certificado de ensayo de material (MTC) e informes de inspección ultrasónica (UT) o por partículas magnéticas (MT) para ejes de servicio pesado.
  • Comunicar el par de choque en el peor caso; pedir a la fábrica que verifique la seguridad a fatiga por flexión en la raíz del diente.

Punto de dolor 6: Desajuste dimensional después de la entrega — agujero, muñón, chavetero o rosca no se ensamblan

• Síntoma: Los muñones de rodamiento están por debajo/por encima de tamaño; el ancho del chavetero está desviado; el extremo roscado no engancha la tuerca; la longitud del eje no coincide.
• Causas raíz: Plano ambiguo; sin tolerancias marcadas; fábrica malinterpretó unidades (mm vs. pulgadas); inspección en proceso faltante.
• Solución requerida por el comprador:
  • Presentar un plano dimensional completo con GD&T / tolerancias bilaterales en cada característica crítica; adjuntar un archivo STEP 3D cuando sea posible.
  • Indicar claramente la unidad (mm métrico o pulgadas) y el estándar de rosca (M, UN, UNF, BSP).
  • Para muestras de ingeniería inversa, enviar la muestra física a la fábrica y requerir un informe dimensional de vuelta para confirmación del comprador antes de la producción en masa.
  • Requerir un informe de inspección final al 100% en todas las dimensiones de ensamblaje.

Punto de dolor 7: Alto costo y plazo de entrega largo para ejes únicos / prototipo

• Síntoma: El comprador necesita 1–2 ejes para una máquina prototipo, pero los proveedores exigen MOQ alto, plazo de entrega largo o tarifas de configuración.
• Solución requerida por el comprador:
  • Elegir un fabricante que soporte MOQ = 1 para ejes personalizados, utilizando torneado CNC + fresado/modelado de estrías en lugar de utillajes de brochado dedicados.
  • Para etapas de I+D, considerar acero 45## con endurecimiento por inducción para reducir costos; actualizar el material solo después de la validación del diseño.
  • Confirmar el plazo de entrega por escrito: prototipo típico 10–20 días hábiles; producción en masa 30–50 días.

Punto de dolor 8: Corrosión y óxido en entornos exteriores, marinos o de grado alimentario

• Síntoma: La superficie del eje se oxida rápidamente; el lubricante se lava; la estría se agarrota.
• Solución requerida por el comprador:
  • Para uso corrosivo o alimentario/farmacéutico, especificar acero inoxidable (17-4PH, 316) en lugar de confiar solo en el recubrimiento superficial.
  • Para acero al carbono/aleado en servicio costero o exterior, requerir Dacromet, niquelado o recubrimiento de escamas de zinc más grasa adecuada.
  • El aceite antióxido estándar solo es adecuado para almacén interior seco y envío de exportación.

6. Aceptación y documentos que el comprador debe solicitar

Al realizar la orden de compra, listar los siguientes entregables en el acuerdo técnico o cotización. Los fabricantes de reputación los suministran rutinariamente.

1. Certificado de Ensayo de Material (MTC / Certificado de Molino) — composición química y propiedades mecánicas según EN 10204 3.1 o equivalente.
2. Informe de tratamiento térmico — dureza superficial y del núcleo, profundidad de capa efectiva, trazabilidad de dureza por lote.
3. Informe de inspección dimensional — dimensiones principales, descentramiento, rectitud, resultado de calibre de estría (pasa/no pasa).
4. Informe de rodillo / patrón de contacto de estría — fotos o trazas que muestren el contacto del diente bajo carga, especialmente para estrías deslizantes y de servicio pesado.
5. Certificado de balanceo dinámico — para ejes de alta velocidad (grado de balanceo G6.3 / G2.5 según ISO 1940).
6. Informes NDT — UT / MT / PT para ejes de servicio pesado o críticos para la seguridad.
7. Inspección de terceros — SGS, BV, TÜV o inspector propio del comprador se puede arreglar.
8. Copia del certificado ISO 9001 / IATF 16949 de la fábrica.

Valores de referencia de aceptación típicos:

• Eje industrial general: TIR de muñón de rodamiento ≤ 0,03 mm; rectitud ≤ 0,05 mm/m.
• Estría de precisión / rectificada: TIR ≤ 0,015 mm; rectitud ≤ 0,02 mm/m.
• Tolerancia de dureza dentro de ±2 HRC del valor especificado.

7. Lista de verificación de consulta / RFQ del comprador

Proporcionar la mayor cantidad posible de lo siguiente al solicitar una cotización. Cuanto más completa sea la entrada, más rápida y precisa será la cotización, y menor será el riesgo de retrabajo.

1. Tipo de estría y estándar: involuta / paralela / dentado; número de estándar (DIN 5480, ANSI B92.1, GB/T 3478, etc.).
2. Geometría: diámetro mayor/menor, módulo o paso, número de dientes, ángulo de presión, longitud estriada, longitud total del eje.
3. Clase de ajuste: fijo o deslizante; tolerancia requerida / método de centrado.
4. Material y tratamiento térmico: grado de acero, dureza superficial y del núcleo objetivo, profundidad de capa si aplica.
5. Otras características: muñones de rodamiento, chaveteros, roscas, brida, agujeros transversales, ranuras de anillo de retención, ranuras de aceite.
6. Condición de trabajo: par nominal, par máximo/de choque, velocidad (rpm), continuo vs. intermitente, inversión o unidireccional, vida útil esperada.
7. Entorno: temperatura ambiente, humedad, requisitos corrosivos / polvorientos / exteriores / de grado alimentario.
8. Documentación: plano / archivo STEP / muestra física disponible; MTC, informe de tratamiento térmico, informe de balanceo requeridos.
9. Cantidad y entrega: prototipo / lote pequeño / producción en masa; fecha de entrega requerida.

8. Industrias de aplicación típicas

Transmisiones y trenes motrices automotrices; cajas de engranajes y reductores industriales; husillos de máquinas herramienta y ejes de avance; maquinaria agrícola (PTO, accionamientos de cosechadoras); equipos de construcción y minería; accionamientos de grúas y cabrestantes; equipos offshore / marinos; articulaciones servo y de robots; máquinas de moldeo por inyección y fundición a presión; accionamientos auxiliares de ferrocarril y material rodante.

9. Lista de verificación de capacidad del proveedor (evaluación del comprador)

• □ Puede producir estrías involutas, de lados paralelos y dentadas según normas DIN / ANSI / GB / JIS, además de planos personalizados e ingeniería inversa a partir de muestras.
• □ Equipado con tornos CNC, fresadoras/modeladoras de estrías, brochadoras y rectificadoras de estrías de precisión; inspección CMM / calibre de estría disponible internamente.
• □ Tiene tratamiento térmico interno (cementación, endurecimiento por inducción, nitruración) o un socio cualificado a largo plazo con registros trazables.
• □ Proporciona MTC, informe de dureza/profundidad de capa, informe dimensional y certificado de balanceo junto con los productos.
• □ Acepta pedidos de lotes pequeños / prototipo (MOQ tan bajo como 1 pieza) sin tarifas de configuración excesivas.
• □ La cotización desglosa claramente material, tratamiento térmico, mecanizado, inspección, embalaje y términos de envío.
• □ Ofrece soporte de ingeniería previo a la venta — verificación de carga, recomendación de ajuste y asesoramiento de selección de material.
• □ Define claramente la garantía y el manejo de no conformidades en el acuerdo comercial.
