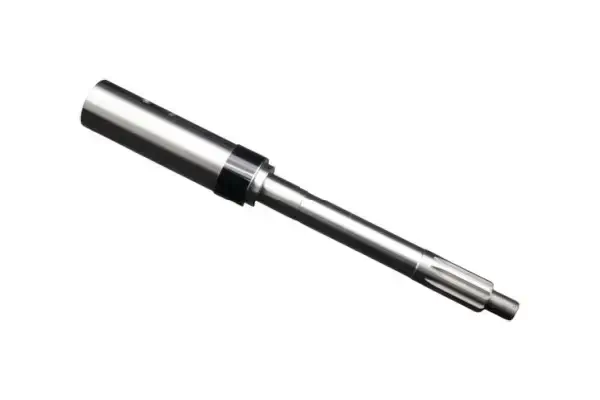

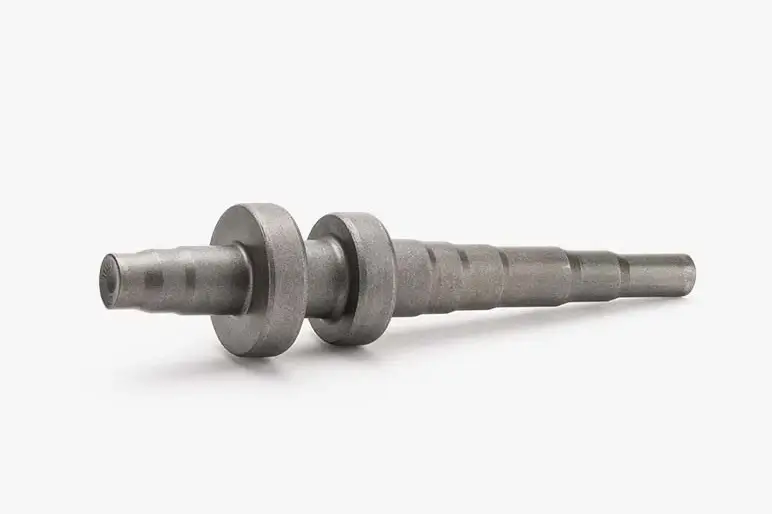

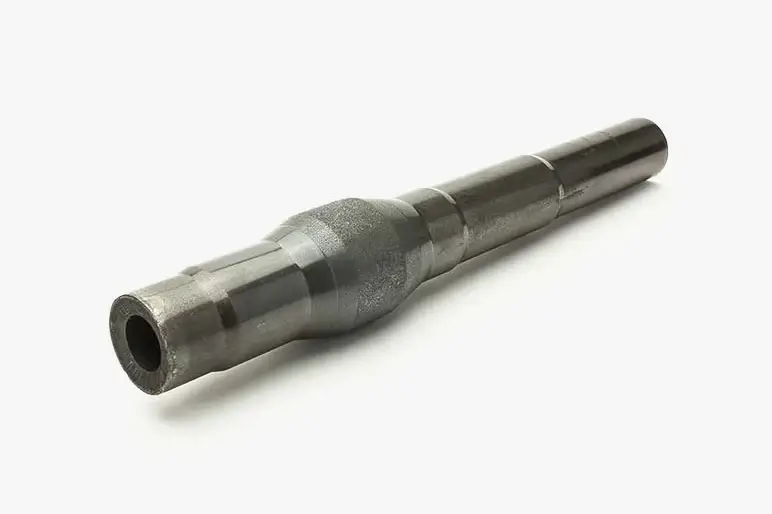

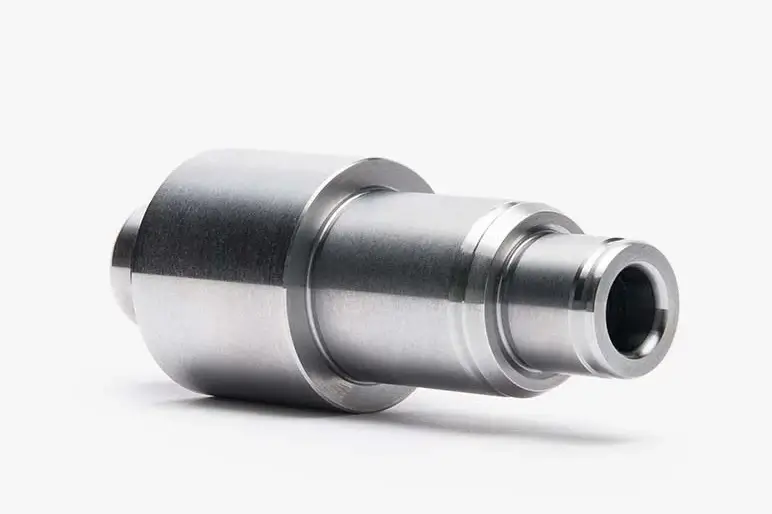

عمود الإدارة

1. مقدمة عامة عن عمود الإدارة

عمود الإدارة، ويُسمى أيضًا عمود الكردان أو عمود المروحة، هو مجموعة نقل قدرة مرنة تُستخدم لنقل عزم الدوران بين وحدتين مع عدم محاذاة وانحراف زاوي متغير وإزاحة محورية نسبية. يعوّض إزاحة التركيب والانحراف التشغيلي والإزاحة الهيكلية عبر المفاصل العامة (مفصل الكردان)، ومفاصل السرعة الثابتة (CV)، وبنية التسنين المنزلق التلسكوبي، ومحمل الدعم الوسيط.

ينقل عمود الإدارة عزم الدوران الدوراني من مصدر القدرة (محرك، صندوق تروس، محرك احتراق) إلى المعدات المُدارة. يمكنه العمل تحت عزم دوران عالٍ وحمل صدمات متكرر وسرعة متغيرة وظروف عدم محاذاة متغيرة. تشمل الأجزاء الرئيسية للتجميع أنبوب العمود، وشوكة الفلنجة، والشوكة المنزلقة، ومجموعة صليب المفصل العام، وجلبة التسنين التلسكوبية، ومحمل الدعم المركزي، وأغطية الإحكام، والمثبتات.

مقارنة بالعمود الصلب الصمّ، يسمح عمود الإدارة بعدم المحاذاة الزاوية والإزاحة العائمة المحورية وتعويض خطأ التركيب. تصل كفاءة النقل النموذجية إلى 97%-99%. يواجه المشترون بشكل متكرر مشاكل عملية: اهتزاز عالي السرعة، تآكل تلامسي للتسنينات، فشل مبكر للمفصل العام، كسر أنبوب العمود، هامش سرعة حرجة غير كافٍ، عدم تطابق أبعاد التجميع وتسرب الإحكام مما يسبب عمر خدمة قصير.

2. التصنيف الرئيسي وسيناريوهات التطبيق النموذجية

3. الطراز والأبعاد ونطاق المعلمات المتاحة في المصنع

تعكس البيانات أدناه قدرة الإنتاج الكاملة لمصنّعي أعمدة الإدارة المحترفين الرئيسيين. يمكن للمصانع توريد السلاسل القياسية في المخزون والإنتاج المخصص بالكامل وفق رسومات المشتري أو ملفات 3D STEP أو الهندسة العكسية للعينات المادية. يدعم الحد الأدنى للطلب قطعة واحدة لطلب اختبار نموذج أولي، وإنتاج دفعات صغيرة وكميات ضخمة، مع قدرة كاملة على الطرق واللحام والمعالجة الحرارية والتوازن والاختبار غير المدمر.

3.1 معلمات الأداء الرئيسية

1. عزم الدوران الاسمي المقدر Tn：200 نيوتن·م ~ 1,250,000 نيوتن·م؛ عزم الصدمة الأقصى حتى 3.0 أضعاف العزم الاسمي
2. زاوية التأرجح المسموح بها：قياسية 5-15°، الأقصى حتى 18° لبنية زاوية كبيرة خاصة
3. شوط الانزلاق التلسكوبي：قياسي 0-800 مم؛ مخصص حتى 1200 مم
4. سرعة الدوران التشغيلية：0-3000 دورة/دقيقة؛ تصميم محسّن للسرعة العالية حتى 8000 دورة/دقيقة؛ حساب السرعة الحرجة إلزامي للأعمدة الطويلة
5. درجة التوازن：ISO-1940-1 G6.3 للصناعي العام؛ G2.5 / G1.0 لتطبيق عالي السرعة ودقة

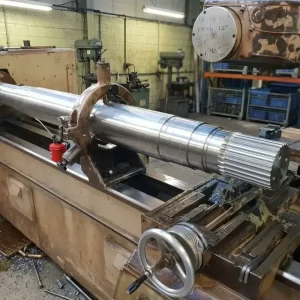

6. معيار التسنين：DIN 5480، SAE J498b، GB/T-3478، تسنين لاولبي؛ بديل تجويف بمفتاح متوازي

3.2 نطاق الأبعاد الهندسية الرئيسية

1. الطول الإجمالي للتجميع (مركز إلى مركز / فلنجة إلى فلنجة)：150 مم ~ 8000 مم؛ مخصص طويل جدًا حتى 12,000 مم
2. القطر الخارجي لأنبوب العمود OD：32 مم ~ 650 مم؛ سماكة الجدار 2.5 مم-30 مم
3. بُعد اتصال الفلنجة：فلنجة سلسلة SWC/SWP قياسية؛ فلنجة SAE، فلنجة DIN، قطر دائرة البراغي، عدد وقطر فتحات البراغي مخصص
4. حجم صليب المفصل العام：22 مم ~ 220 مم قطر مجلة الصليب، مطروق في قالب مغلق
5. مبيت محمل الدعم المركزي：مبيت مصبوب صلب أو تخميد مطاطي، تخطيط فتحات تركيب مخصص
6. متطلب التفاوت：انحراف أنبوب العمود الشعاعي ≤0.15 مم/م؛ نسخة عالية الدقة ≤0.05 مم/م بعد التوازن الديناميكي

3.3 القياسي في المخزون مقابل التصنيع المخصص

• عمود إدارة قياسي في المخزون：سلسلة SWC / SWP ثابتة، حجم فلنجة قياسي، درجة عزم ثابتة، شوط تلسكوبي محدود. تسليم سريع، مناسب لاستبدال المعدات التقليدية والتجميع الكمي.
• عمود إدارة مخصص：طول إجمالي مخصص، نمط فلنجة خاص، تسنين غير قياسي، متطلب زاوية تأرجح خاص، حامل محمل مركزي خاص، نسخة بحرية مضادة للتآكل، نسخة خفيفة عالية السرعة. يُنفذ عبر رسم / عينة / نموذج 3D.

4. المادة الاختيارية والمعالجة الحرارية والحماية السطحية ومواصفات المكونات الرئيسية

يختار المصنّعون درجة المادة الخام وعملية الطرق والمعالجة الحرارية والإنهاء السطحي وفق بيانات ظرف العمل للمشتري (عزم الدوران الاسمي، عزم الصدمة الأقصى، سرعة الدوران، زاوية التأرجح، دورة العمل، درجة الحرارة المحيطة، الغبار، الرطوبة، بيئة رش الملح) والميزانية، مما يحل مخاطر الفشل بالكسر وتشقق الإجهاد والتآكل التلامسي للتسنينات والتآكل المبكر للمفصل العام والتلف بالتآكل.

4.1 خيارات المادة الرئيسية للأجزاء الرئيسية

4.2 خيارات المعالجة الحرارية

• التقسية والمراجعة：للشوكة، الفلنجة، جسم قاعدة أنبوب العمود، تحقيق متانة جيدة لمقاومة تشقق حمل الصدمات.
• الكربنة والتقسية：مجموعة صليب المفصل العام؛ صلابة سطحية عالية، القلب يحتفظ بالمتانة ضد كسر الصدمات.
• التقسية السطحية بالحث：سطح سن التسنين، سطح المجلة؛ يحسّن مقاومة التآكل مع الحفاظ على متانة المصفوفة.
• التلدين لتخفيف الإجهاد：بعد اللحام، إزالة إجهاد اللحام المتبقي لتجنب التشوه والتشقق اللاحق.

4.3 المعالجة السطحية والحماية المضادة للتآكل

• الأكسدة السوداء / الفسفتة：بيئة صناعية داخلية عامة، مضاد للصدأ للتخزين.
• الجلفنة / الجلفنة بالغمر الساخن：معدات خارجية، آلات زراعية.
• طلاء الخدمة الشاقة：طلاء إيبوكسي؛ طلاء مضاد للتآكل بدرجة بحرية C5-M لبيئة ساحلية / رش الملح.
• معالجة خاصة للتسنين：فسفتة المنغنيز، طلاء Rilsan / نايلون Rilsan لتقليل التآكل التلامسي للتسنين وضوضاء الاحتكاك.
• خيارات الإحكام：أغطية واقية من الغبار والزيت NBR / Viton مطاط فلوري؛ إحكام متاهة متعدد الشفاه لموقع تعدين كثير الغبار.

5. نقاط الألم الشائعة للمشتري والحلول المستهدفة (الفصل الأساسي)

يلخّص هذا الفصل المشاكل الحقيقية المكلفة المتكررة التي يواجهها المشتري أثناء الاستفسار والشراء والتركيب والتشغيل الميداني لعمود الإدارة. يحلل الأسباب الجذرية ويسرد متطلبات تقييد واضحة تجاه المورد، لمنع توقف المعدات وإعادة العمل والخسارة الاقتصادية.

نقطة الألم 1: اهتزاز واضح أثناء التشغيل عالي السرعة، يتضخم الاهتزاز مع ارتفاع سرعة الدوران

• العرض: يعمل العمود بسلاسة عند السرعة المنخفضة؛ اهتزاز واضح أو اهتزاز الأرضية أو ضوضاء رنين عندما تزيد السرعة؛ يتكثف الاهتزاز تحت عزم محمّل؛ أحيانًا مصحوب بتلف فرط تسخين محمل الدعم.
• الأسباب الجذرية: دقة توازن ديناميكي سيئة؛ تشوه لحام مفرط للأنبوب وانحراف شعاعي؛ هامش أمان سرعة حرجة غير كافٍ؛ زاوية عمل تركيب غير معقولة؛ خطأ تجميع زاوية طور الشوكة؛ انبعاج أو تشوه الأنبوب بعد التصنيع.
• الحلول الموجهة للمشتري التي يجب طلبها من المصنع:

1. تحديد درجة التوازن ISO-1940-1 بوضوح (G6.3 للاستخدام العام؛ G2.5 أو G1.0 للسرعة العالية)؛ طلب تقرير اختبار توازن ديناميكي رسمي مع بيانات عدم التوازن المتبقي.
2. لعمود الإدارة الطويل، إلزام المورد بإكمال حساب السرعة الحرجة وتقديم هامش أمان ≥ 1.25 ضعف السرعة التشغيلية القصوى، وتجنب منطقة الرنين.
3. طلب تحكم صارم في تفاوت انحراف أنبوب العمود الشعاعي، وإجراء فحص بمؤشر القرص قبل التوازن؛ طلب علامة طور الشوكة الصحيحة على المنتج النهائي.
4. تقديم بيانات ارتفاع المركز الفعلي للتركيب وزاوية التأرجح التشغيلية للمصنّع في مرحلة الاستفسار؛ السماح للمورد بالتحقق من معقولية الزاوية، وتجنب زاوية مفصل جانب واحد مفرطة.
5. عمود من قطعتين مع محمل وسيط: طلب من المورد تحسين بنية الدعم المركزي ومطابقة صلابة التخميد المطاطي وفق نطاق سرعة العمل الفعلي.

نقطة الألم 2: تآكل مبكر لصليب المفصل العام، احتراق محمل الإبرة، عمر خدمة قصير

• العرض: ضوضاء طرق / جلبة أثناء تبديل العزم للأمام-الخلف؛ تسخين المفصل؛ تزايد سريع في خلوص اللعب؛ تآكل سطح مجلة الصليب، تنقّر أو تلف محمل الإبرة بعد تشغيل قصير.
• الأسباب الجذرية: درجة مادة غير كافية، معالجة حرارية بالكربنة غير مؤهلة؛ زاوية التأرجح التشغيلية تتجاوز الحد المسموح؛ تعبئة شحم غير كافية أو درجة شحم خاطئة؛ غطاء إحكام تالف، دخول غبار-ماء؛ حمل زائد يتجاوز العزم الاسمي.
• الحلول الموجهة للمشتري:

1. تحديد معيار مادة الصليب 20CrMnTi / 20CrMoH بصلابة كربنة HRC 58-62؛ رفض استبدال صليب فولاذي كربوني عادي.
2. إبلاغ المورد بعزم الصدمة الأقصى، وزاوية التأرجح التشغيلية الفعلية، وتكرار دورة التشغيل؛ التأكد من أن طراز المفصل العام المختار له عامل أمان كافٍ ≥1.5-2.0.
3. تحديد مادة غطاء الإحكام (NBR / Viton حسب درجة الحرارة المحيطة)؛ طلب من المصنع تعبئة شحم ليثيوم مركب EP مسبقًا قبل التسليم، ووضع علامة طراز الشحم على الرسم أو تقرير الفحص.
4. طلب من المورد وضع علامة زاوية التأرجح القصوى المسموح بها على الورقة الفنية للمنتج؛ التذكير في تعليمات التركيب بعدم الإفراط في انحراف المفصل في الموقع.

نقطة الألم 3: تآكل تلامسي لزوج التسنين التلسكوبي، انحشار، خلوص كبير وضوضاء طرق

• العرض: ضوضاء طرق واضحة أثناء البدء والتسارع والتباطؤ؛ سطح التسنين ينتج مسحوق تآكل تلامسي أحمر أكسيدي؛ يصبح الانزلاق التلسكوبي متيبسًا؛ يزداد خلوص الدوران باستمرار بعد تشغيل قصير.
• الأسباب الجذرية: خلوص تركيب تسنين غير مناسب؛ نقص معالجة سطحية مضادة للتآكل التلامسي؛ تشحيم غير كافٍ؛ إزاحة محورية متذبذبة دقيقة مستمرة تحت الحمل؛ دخول الغبار إلى منطقة التسنين بسبب غطاء إحكام تالف.
• الحلول الموجهة للمشتري:

1. تحديد معيار التسنين وفئة التركيب بوضوح (تفاوت تركيب DIN 5480)؛ طلب فسفتة المنغنيز أو طلاء نايلون Rilsan على سطح تلامس التسنين لظروف اهتزاز عالٍ.
2. تحديد غطاء إحكام كامل واقٍ من الغبار لقسم التسنين التلسكوبي؛ منع بنية تسنين مكشوفة لموقع عمل مترب مثل التعدين ومصنع الأسمنت.
3. طلب من المورد إضافة شحم تلامسي ثنائي كبريتيد الموليبدينوم للتجميع قبل الشحن؛ وضع علامة متطلب إعادة التشحيم الدوري في دليل المستخدم.
4. إبلاغ المورد بالشوط العائم المحوري الحقيقي، ومنع طول تعشيق تسنين غير كافٍ في الوضع التلسكوبي الأقصى.

نقطة الألم 4: تشقق لحام أنبوب العمود، كسر شوكة الفلنجة تحت حمل الصدمات

• العرض: حادث كسر مفاجئ أثناء البدء أو حمل الصدمات؛ يظهر شق في خط اللحام أو موضع حافة جذر الشوكة.
• الأسباب الجذرية: استخدام شوكة مصبوبة غير مطروقة بدلاً من الطرق في قالب مغلق؛ جودة لحام سيئة بدون تخفيف إجهاد؛ عامل أمان عزم غير كافٍ؛ نصف قطر حافة حاد يسبب تركيز إجهاد؛ خطر استبدال مادة خام.
• الحلول الموجهة للمشتري:

1. متطلب إلزامي: يجب أن تعتمد الشوكة والفلنجة طرقًا ساخنًا في قالب مغلق، ومنع شوكة مصنوعة بالصب. طلب شهادة اختبار المواد (MTC) لفراغات الطرق.
2. طلب تقرير اختبار فوق صوتي UT لخط اللحام؛ يجب تنفيذ عملية التلدين لتخفيف الإجهاد بعد اللحام، وتسجيلها في وثيقة الفحص.
3. تقديم بيانات عزم الصدمة الأقصى الحقيقية، وليس فقط العزم المستقر الاسمي؛ حجز عامل أمان عزم ≥ 1.5-2.5 للمعدات ذات حمل الصدمات المتكرر.
4. طلب نصف قطر حافة كبير عند زاوية انتقال الشوكة لتقليل تركيز الإجهاد؛ منع بنية زاوية حادة.

نقطة الألم 5: عدم تطابق أبعادي بعد التسليم: خطأ موضع فتحة برغي الفلنجة، انحراف الطول الإجمالي، التسنين لا يمكن أن يتزاوج مع المعدات الأصلية

• العرض: لا يمكن التركيب في الموقع؛ فتحات البراغي غير محاذاة؛ التسنين لا يمكن أن يتعشّق مع القطعة المتزاوجة الأصلية؛ الطول الإجمالي طويل جدًا أو قصير جدًا مما يسبب تداخل التجميع.
• الأسباب الجذرية: إدخال معلمات مشتري غير كامل في الاستفسار؛ المصنع يفسر معيار القياس بشكل خاطئ (مركز إلى مركز مقابل وجه فلنجة إلى وجه فلنجة)؛ خطأ قياس عينة الهندسة العكسية؛ خلط معيار التسنين بين DIN وSAE وGB.
• الحلول الموجهة للمشتري:

1. عند تقديم الاستفسار، وضع علامة واضحة على تعريف قياس الطول الإجمالي للتجميع: مركز إلى مركز للمفاصل العامة أو وجه فلنجة إلى وجه فلنجة.
2. وضع علامة كاملة على معيار التسنين: عدد الأسنان، الوحدة / DP، زاوية الضغط، القطر الأكبر، فئة التركيب؛ تقديم عينة أصلية أو مقياس تسنين إن أمكن.
3. طلب من المورد إرسال رسم أبعادي قبل الإنتاج لتأكيد كتابي من المشتري قبل الإنتاج الكمي الرسمي.
4. للهندسة العكسية من عينة مادية: طلب من المصنع إرجاع تقرير قياس الأبعاد الرئيسية للتحقق المتقاطع من المشتري.

نقطة الألم 6: عمر خدمة قصير تحت بيئة خارجية / ساحلية / تعدين آكلة-متربة

• العرض: صدأ سريع على السطح الخارجي؛ شيخوخة مبكرة للإحكام؛ دخول غبار-رمل إلى منطقة المفصل العام والتسنين مما يسبب تآكلًا مبكرًا.
• الأسباب الجذرية: طلاء عادي بدون معالجة مضادة للتآكل ثقيلة؛ مادة إحكام مطاطية منخفضة الجودة غير مناسبة للظرف البيئي القاسي.
• الحلول الموجهة للمشتري:

1. إبلاغ بوضوح عن حالة البيئة: داخلي / خارجي، رش ملح ساحلي، غبار كثيف للتعدين، نطاق درجة حرارة التشغيل.
2. تحديد الحماية السطحية المقابلة: طلاء إيبوكسي ثقيل / جلفنة بالغمر الساخن / طلاء بدرجة بحرية C5-M.
3. اختيار أغطية إحكام NBR أو Viton مطاط فلوري حسب نطاق درجة الحرارة؛ اعتماد إحكام متاهة مركب لظرف غبار شديد.

نقطة الألم 7: تكلفة نموذج أولي عالية، دورة تسليم طويلة لعمود إدارة مخصص بكميات صغيرة

• العرض: فقط 1-2 مجموعة لاختبار البحث والتطوير؛ المورد يتقاضى تكلفة تثبيت خاصة باهظة؛ وقت تسليم الإنتاج طويل جدًا.
• الأسباب الجذرية: فتح قالب طرق مخصص بالكامل؛ لا توجد منصة مكونات قياسية معيارية للنموذج الأولي.
• الحلول الموجهة للمشتري:

1. إعطاء الأولوية لاعتماد صليب مفصل عام من سلسلة قياسية، وقطع فلنجة قياسية، وتخصيص طول أنبوب العمود فقط لتقليل الاستثمار في القالب الجديد.
2. تأكيد وقت تسليم النموذج الأولي (10-20 يوم عمل) ووقت تسليم الإنتاج الكمي (25-45 يوم عمل) داخل وثيقة عرض السعر، وتثبيت جدول التسليم.
3. تأكيد ما إذا كانت هناك رسوم تثبيت / أدوات إضافية في عرض السعر، وما إذا كانت رسوم التثبيت ستُعفى عند الوصول إلى حد كمية إنتاج كمي معين.

6. معايير القبول، وثائق الفحص المطلوبة من المصنّع

يجب على المشتري كتابة متطلب وثيقة الفحص داخل طلب عرض السعر وأمر الشراء، وتوحيد تسليمات المورد لتجنب المنتجات غير المطابقة.

6.1 وثائق التسليم الإلزامية

1. شهادة اختبار المواد (MTC): تقرير التركيب الكيميائي والخصائص الميكانيكية لفراغ الطرق، والمادة الخام لأنبوب العمود.
2. تقرير المعالجة الحرارية: سجلات اختبار الصلابة للشوكة، الصليب، الأجزاء المسنّنة.
3. تقرير الاختبار غير المدمر NDT: اختبار فوق صوتي UT لخطوط اللحام؛ فحص الجسيمات المغناطيسية MPI لأجزاء الطرق الرئيسية على الطراز الثقيل.
4. شهادة اختبار التوازن الديناميكي: درجة التوازن، قيمة عدم التوازن المتبقي، الرقم التسلسلي لآلة التوازن.
5. تقرير فحص أبعادي كامل: الطول الإجمالي للتجميع، بُعد الفلنجة، بُعد التسنين، بيانات الانحراف الشعاعي.
6. مراجعة رسم تجميع المنتج؛ تعليمات التركيب والصيانة (نوع الشحم، دورة إعادة التشحيم، زاوية التأرجح المسموح بها).
7. تقرير فحص طرف ثالث اختياري: SGS / TÜV لمشاريع التصدير الراقية.

7. قائمة التحقق لمواصفات استفسار وطلب المشتري

للحصول على عرض سعر دقيق ومنتج مؤهل، يجب على المشتري تقديم معلومات كاملة في مرحلة الاستفسار، ومنع إعادة العمل الناتجة عن معلمات غير كاملة.

1. معلمة الأداء: عزم الدوران الاسمي، عزم الصدمة الأقصى، سرعة الدوران التشغيلية القصوى، نطاق زاوية التأرجح التشغيلية، متطلب الشوط التلسكوبي، دورة العمل (مستمر / متقطع / صدمات متكررة).
2. البُعد الهندسي: الطول الإجمالي للتجميع، توضيح مرجع القياس (مركز إلى مركز / وجه فلنجة إلى وجه فلنجة)؛ بُعد اتصال الفلنجة (دائرة البراغي، عدد الفتحات، قطر الفتحات)؛ مواصفة معيار التسنين؛ بُعد تركيب محمل الدعم المركزي إن لزم.
3. متطلب المادة والعملية: متطلب درجة المادة، مواصفة المعالجة الحرارية، درجة التوازن ISO-1940-1، معيار مضاد للتآكل السطحي، مادة غطاء الإحكام.
4. بيئة العمل: داخلي / خارجي، رش ملح ساحلي / غبار كثيف للتعدين، نطاق درجة الحرارة المحيطة.
5. ملفات الدعم الفني: رسم 2D، ملف 3D STEP، أو عينة مادية للهندسة العكسية.
6. الشروط التجارية للطلب: كمية النموذج الأولي / الدفعة الصغيرة / الإنتاج الكمي؛ وقت التسليم المطلوب؛ سرد جميع شهادات الفحص المطلوبة.

8. الصناعات التطبيقية النموذجية

معدات مصانع درفلة المعادن، آلات التعدين، مصنع الأسمنت، آلات صناعة الورق، آلات رفع الموانئ، آلات بناء الهندسة، نظام ناقل ثقيل، نقل الشاحنات والمركبات الخاصة، الجرارات الزراعية والأدوات الزراعية، آلية مساعدة لطاقة الرياح، معدات منصة الاختبار، الآلات البترولية.

9. قائمة التحقق من تقييم تأهيل المورد

• ☑ دعم السلسلة القياسية في المخزون والإنتاج المخصص بالكامل، قبول طلب اختبار نموذج أولي MOQ = 1
• ☑ امتلاك ورشة طرق في قالب مغلق، وفرن معالجة حرارية مستقل، وآلة توازن ديناميكي احترافية وقدرة اختبار NDT
• ☑ يمكنه تقديم شهادة مواد MTC كاملة، وسجل معالجة حرارية، وتقرير غير مدمر UT / MPI، وشهادة توازن ديناميكي
• ☑ قادر على حساب السرعة الحرجة، وعامل أمان العزم، والتحقق من زاوية التأرجح التشغيلية للمشتري في المرحلة الفنية قبل البيع
• ☑ عرض السعر يسرد التكلفة بندًا بندًا بدون رسوم خفية للتثبيت / الفحص
• ☑ توريد دليل التركيب-الصيانة، ووضع علامة درجة الشحم ودورة الصيانة
• ☑ شروط ضمان واضحة بعد البيع للعيوب الناتجة عن التصنيع
