Engranaje cónico

1. Introducción general del engranaje cónico

El engranaje cónico es un componente de transmisión de potencia de forma cónica, diseñado para transmitir par y movimiento rotatorio entre ejes que se intersecan (mayormente a 90°, también disponible para otros ángulos de intersección como 45°, 60°, 120°, etc.). A diferencia de los engranajes rectos para ejes paralelos, los engranajes cónicos cambian la dirección de rotación mientras realizan transmisión de aceleración/reducción.

El engranaje de inglete pertenece a un subconjunto especial del engranaje cónico: relación de transmisión =1:1, solo cambia la dirección del eje sin cambiar la velocidad de rotación.

Indicadores de rendimiento principales: eficiencia de transmisión 92%-98%; soporta carga combinada de tensión de flexión, tensión de contacto y fuerza de empuje axial. Una selección inadecuada o una fabricación deficiente causarán ruido, picaduras en los dientes, rotura de dientes, calentamiento y fallo prematuro.

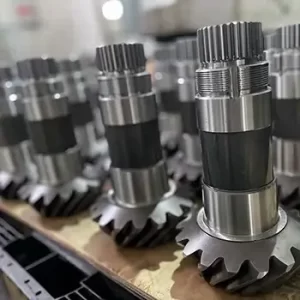

2. Clasificación principal y escenarios de aplicación

3. Modelo, dimensión y rango de parámetros disponibles en fábrica

El siguiente alcance representa la capacidad de producción típica de los principales fabricantes profesionales de engranajes cónicos; admite juegos estándar de estantería y producción totalmente personalizada según plano; el MOQ puede admitir 1 pieza para pedido de prototipo/lote pequeño.

3.1 Parámetros geométricos principales

• Módulo (M)：Rango disponible M0.5-M30
  • Tamaño pequeño：M0.5-M2；instrumentos, robots, automatización pequeña
  • Industrial general：M2-M10；la mayoría de reductores y maquinaria general
  • Servicio pesado：M12-M30；minería, maquinaria de construcción, equipos de transmisión grandes
• Número de dientes (Z)：Piñón Z≥10, engranaje grande hasta Z100+；relación de transmisión común 1:1 ~1:10；relación no estándar personalizada aceptable
• Ángulo de presión：Estándar 20°, opcional 14.5°, 25°
• Ángulo de intersección de ejes：Común 90°；ángulo no-90° personalizado 10°-170° disponible
• Diámetro primitivo exterior：20 mm ~ 850 mm；fábrica individual de servicio pesado puede alcanzar 1700 mm
• Diámetro de agujero / eje：Agujero terminado con chavetero, estría, agujero de interferencia; agujero máximo hasta 320 mm
• Grado de precisión
  • ISO 1328：Grado 5-11
  • AGMA：Q6-Q13
  • DIN：5-10
  • Grado comercial general：ISO 8-10；engranaje rectificado de precisión：ISO5-7 para condición de trabajo de alta velocidad y bajo ruido

3.2 Opciones de acabado de la superficie del diente

• Corte / Fresado (sin rectificado): rentable, para velocidad baja-media, AGMA Q6-Q8
• Lapeado: para par de engranajes cónicos espirales, mejora el patrón de contacto de engrane, reduce el ruido
• Rectificado de dientes: alta precisión, bajo ruido, condición de servicio pesado de alta velocidad; AGMA Q10-Q13；mejor para requisito de larga vida

3.3 Estándar vs Personalizado

• Juegos en stock estándar: módulo fijo, relación 1:1 / 2:1, ángulo de eje de 90 grados, listo para entrega rápida
• Personalizado: producido según plano del cliente / archivo 3D STEP / ingeniería inversa de muestra física; soporte de brida especial, eje de engranaje integrado, agujero especial, ángulo de eje especial.

4. Material opcional, tratamiento térmico y tratamiento superficial

Los fabricantes pueden suministrar los siguientes grados de material según el par, la velocidad de rotación, el entorno ambiental y el presupuesto de costos del comprador.

4.1 Tabla de selección de material

4.2 Opciones de tratamiento térmico (proporcionado por fábrica)

• Cementación y Temple-Revenido：Profundidad de capa 0.5-3.0 mm；superficie HRC 58-62；dureza del núcleo HRC30-42 (para resistencia al impacto) — recomendado para engranajes cónicos de carga pesada
• Temple y revenido completo：42CrMo /40Cr；dureza general HRC 28-52；adecuado cuando no se requiere cementación
• Temple superficial por inducción：Endurecimiento local de la superficie del diente；económico para engranajes de acero al carbono de carga media
• Nitruración：Capa dura delgada, baja distorsión；para engranajes de precisión resistentes a la corrosión

4.3 Tratamiento superficial

Oxidación negra / fosfatado, galvanizado, niquelado, pasivado para acero inoxidable; aceite antióxido para entrega.

5. Puntos de dolor comunes del comprador y soluciones específicas (Capítulo principal)

Desde los problemas reales del comprador: síntoma, causa raíz, solución proporcionada por la fábrica que debe exigir claramente durante la compra.

Punto de dolor 1：Ruido anormal del engranaje, vibración después del montaje；el ruido se vuelve más fuerte bajo carga

Síntoma：Funcionamiento ruidoso, vibración evidente; el ruido aumenta cuando sube el par

Causas raíz：
① Patrón de contacto de engrane deficiente；
② Grado de precisión bajo seleccionado；
③ Parámetro de ángulo de espiral inadecuado；
④ Error de distancia de montaje / distancia de instalación；
⑤ Mala distorsión por tratamiento térmico

Solución que el comprador debe exigir del fabricante

1. Para engranaje cónico espiral, pedir a la fábrica que complete la prueba de patrón de contacto de dientes antes del envío, proporcione informe fotográfico del patrón de contacto.
2. Condición de trabajo de alta velocidad / bajo ruido: no usar solo dientes fresados; seleccionar juego de engranajes lapeado o rectificado.
3. Marcar claramente la tolerancia de distancia de montaje en el plano; la fábrica debe controlar la desviación de procesamiento.
4. Si no tiene ingeniero profesional de diseño de engranajes: autorizar al ingeniero del proveedor a optimizar la micro-modificación (modificación de coronamiento del diente) para compensar la desalineación de montaje.

Punto de dolor 2：Picadura del diente, desgaste de la superficie del diente, vida útil corta bajo carga nominal

Síntoma：La superficie del diente del engranaje presenta corrosión por picadura, rayado por desgaste; vida útil muy por debajo de lo esperado, incluso bajo par nominal

Causas raíz：Selección de material incorrecta; dureza superficial insuficiente; profundidad de capa de cementación insuficiente; ancho de cara del diente demasiado pequeño; margen de sobrecarga reservado demasiado pequeño.

Solución del comprador

1. Escenario de carga pesada e impacto: evitar acero 45#; elegir acero aleado cementante como 20CrMnTi / SAE8620, dureza superficial HRC58-62, especificar profundidad de cementación efectiva en la orden de compra / plano.
2. Informar al proveedor su condición de trabajo real: par real, velocidad de rotación, ciclo de trabajo (continuo / intermitente), vida útil esperada. Permitir que el proveedor verifique la capacidad de carga mediante FEA si es necesario.
3. Mantener cierto factor de seguridad: sugerir factor de seguridad ≥1.2-1.5 para operación continua.

Punto de dolor 3：Rotura del diente (fractura del diente del engranaje), fallo catastrófico repentino

Síntoma：Diente del engranaje roto repentinamente, parada del equipo

Causas raíz：
① Tenacidad del núcleo insuficiente (tratamiento térmico incorrecto)；
② Sobrecarga de impacto；
③ Concentración de tensión en la raíz del diente；
④ Defecto interno del material；
⑤ Error de precarga axial de montaje.

Solución del comprador

1. Especificar tanto la dureza superficial COMO la dureza del núcleo para engranajes cementados; evitar solo requerir alta dureza superficial mientras el núcleo es frágil.
2. Requerir que la fábrica proporcione Certificado de Ensayo de Material (MTC), registro de tratamiento térmico.
3. Solicitar radio de filete de raíz de diente adecuado, prohibir esquina afilada en la raíz del diente.
4. Si existe gran carga de impacto, comunicar con el proveedor para aumentar apropiadamente el módulo / ancho de cara.

Punto de dolor 4：No se puede ensamblar; agujero, chavetero, dimensión de montaje no coinciden después de recibir la mercancía

Síntoma：El engranaje no se ajusta al eje; tamaño de chavetero incorrecto; desviación de posición del agujero de montaje

Causas raíz：Información ambigua del plano; sin tolerancia marcada; mala interpretación por parte de la fábrica; inspección final insuficiente.

Solución del comprador

1. Al realizar el pedido, proporcionar plano completo con tolerancia clara para agujero, chavetero, profundidad de chavetero, posición del agujero de montaje; mejor adjuntar archivo 3D-STEP.
2. Si es ingeniería inversa a partir de muestra física: enviar muestra real a la fábrica, requerir que la fábrica devuelva informe dimensional para su confirmación antes de la producción en masa.
3. Requerir que la fábrica realice inspección dimensional al 100% para dimensiones clave de ensamblaje antes de la entrega.

Punto de dolor 5：Costo alto para lote pequeño / prototipo; tiempo de entrega largo para engranaje personalizado

Síntoma：Solo se necesitan 1-2 juegos para máquina de prueba, pero el proveedor requiere MOQ alto o plazo de entrega largo.

Solución del comprador

1. Seleccionar fabricantes que soporten MOQ=1 para engranaje cónico personalizado; adoptar CNC de 5 ejes para prototipo para evitar alto costo de utillaje.
2. Para verificación preliminar de I+D: preferir juego de engranajes cónicos estándar existente primero; pasar a personalizado formal después de la validación del prototipo.
3. Comunicar claramente el calendario de entrega: plazo de entrega del prototipo 7-15 días; producción en masa 25-45 días; confirmar plazo de entrega en la cotización.

Punto de dolor 6：Problema de fuerza de empuje axial causa daño frecuente al rodamiento

Síntoma：El engranaje funciona bien, pero el rodamiento correspondiente se desgasta o falla rápidamente

Causas raíz：El engranaje cónico espiral genera un gran empuje axial; el comprador ignora la fuerza de empuje en el diseño mecánico.

Solución del comprador

1. Informar al proveedor su forma de disposición de rodamientos. El proveedor puede calcular y proporcionar el valor estimado de fuerza de empuje axial para su referencia de selección de rodamientos.
2. Si desea reducir el empuje axial, considere el engranaje cónico Zerol como solución alternativa.

Punto de dolor 7：Corrosión-óxido en ambiente húmedo / marino

Síntoma：La superficie del engranaje se oxida rápidamente; el rendimiento se degrada.

Solución del comprador

1. Ambiente corrosivo: elegir material de acero inoxidable (17-4PH /316), no solo recubrimiento superficial.
2. Si aún usa acero al carbono-aleado: especificar niquelado u otro tratamiento anti-corrosión de servicio pesado, el aceite antióxido simple solo es adecuado para ambiente interior seco.

Punto de dolor 8：El par de engranajes entregado por el proveedor no coincide bien, el engranaje individual comprado no puede engranar con el engranaje existente antiguo

Síntoma：Comprar solo un engranaje de repuesto de la fábrica, no puede engranar con el piñón / engranaje grande existente antiguo.

Causa raíz：El engranaje cónico debe fabricarse y lapearse como un par emparejado. La producción individual separada no garantizará un buen patrón de contacto.

Solución del comprador

1. Mejor práctica: pedir el par de engranajes emparejado completo junto.
2. Si tiene que reemplazar solo un engranaje: enviar el engranaje antiguo correspondiente a la fábrica para procesamiento de emparejamiento; de lo contrario, el patrón de contacto y el ruido no pueden garantizarse.

6. Aceptación, inspección y documentos que el comprador debe solicitar al fabricante

Al realizar el pedido, listar claramente los siguientes documentos entregables en el requisito de cotización / orden de compra：

• Certificado de Ensayo de Material (MTC): informe de composición química y propiedades mecánicas del grado de acero.
• Informe de tratamiento térmico: registro de dureza (superficial y del núcleo), informe de profundidad de capa efectiva para engranaje cementado.
• Informe de inspección dimensional: dimensión clave, tolerancia de descentramiento, datos de inspección de geometría del diente.
• Foto del patrón de contacto del diente (crítico para par de engranajes cónicos espirales).
• Informe de inspección de terceros opcional (SGS / TÜV etc.) para proyecto de alta gama.
• Copia de certificación ISO9001 del fabricante.

Referencia de umbral de aceptación clave：

• Para engranaje industrial general: descentramiento radial del diente ≤0.03 mm;
• Engranaje rectificado de precisión: descentramiento ≤0.015 mm;
• Cumplimiento de dureza dentro de ±2 HRC del valor especificado.

7. Guía de especificaciones de pedido para el comprador

Cuando envíe consulta al fabricante de engranajes, proporcione la mayor cantidad posible de la siguiente información para obtener una cotización precisa y evitar retrabajo：

1. Tipo de engranaje: Recto / Espiral / Zerol / Hipoide; ángulo de intersección del eje.
2. Módulo o Paso Diametral; número de dientes para piñón y engranaje; relación de transmisión.
3. Grado de material y requisito de tratamiento térmico, dureza objetivo.
4. Dimensión del agujero, parámetros de chavetero / estría; dimensión general, requisitos de montaje.
5. Grado de precisión requerido (ISO / AGMA / DIN).
6. Condición de trabajo real: Par nominal, par de choque máximo, velocidad de rotación, funcionamiento continuo / intermitente, vida útil esperada, entorno de trabajo (húmedo, polvoriento, marino etc.)
7. Plano / archivo 3D STEP o muestra física disponible o no.
8. Cantidad: prototipo / lote pequeño / producción en masa; tiempo de entrega requerido.
9. Documentos de inspección entregables requeridos.

8. Industrias de aplicación típicas

Maquinaria de construcción, maquinaria agrícola, transmisión de vehículos, reductor industrial, robot de automatización, equipos de minería, equipos marinos, maquinaria alimentaria, accesorios aeroespaciales, maquinaria petrolera.

9. Lista de verificación de capacidad del proveedor (evaluación del comprador)

• ☑ Puede producir engranaje cónico recto / espiral / zerol, soportar plano personalizado e ingeniería inversa por muestra
• ☑ Equipo: máquina de corte de engranajes Gleason / Klingelnberg, máquina de rectificado de dientes, instrumento de inspección de engranajes CMM
• ☑ Taller de tratamiento térmico interno completo (no subcontratar todo el tratamiento térmico)
• ☑ Proporcionar documentos de inspección MTC, dureza, patrón de contacto
• ☑ Aceptar pedido de lote pequeño y prototipo (MOQ≥1)
• ☑ Cotización clara incluyendo material, tratamiento térmico, costo de inspección, tiempo de entrega
• ☑ Proporcionar soporte técnico previo a la venta para verificación de carga y sugerencia de diseño de engranajes
• ☑ Cláusula de garantía de calidad claramente definida en el contrato
